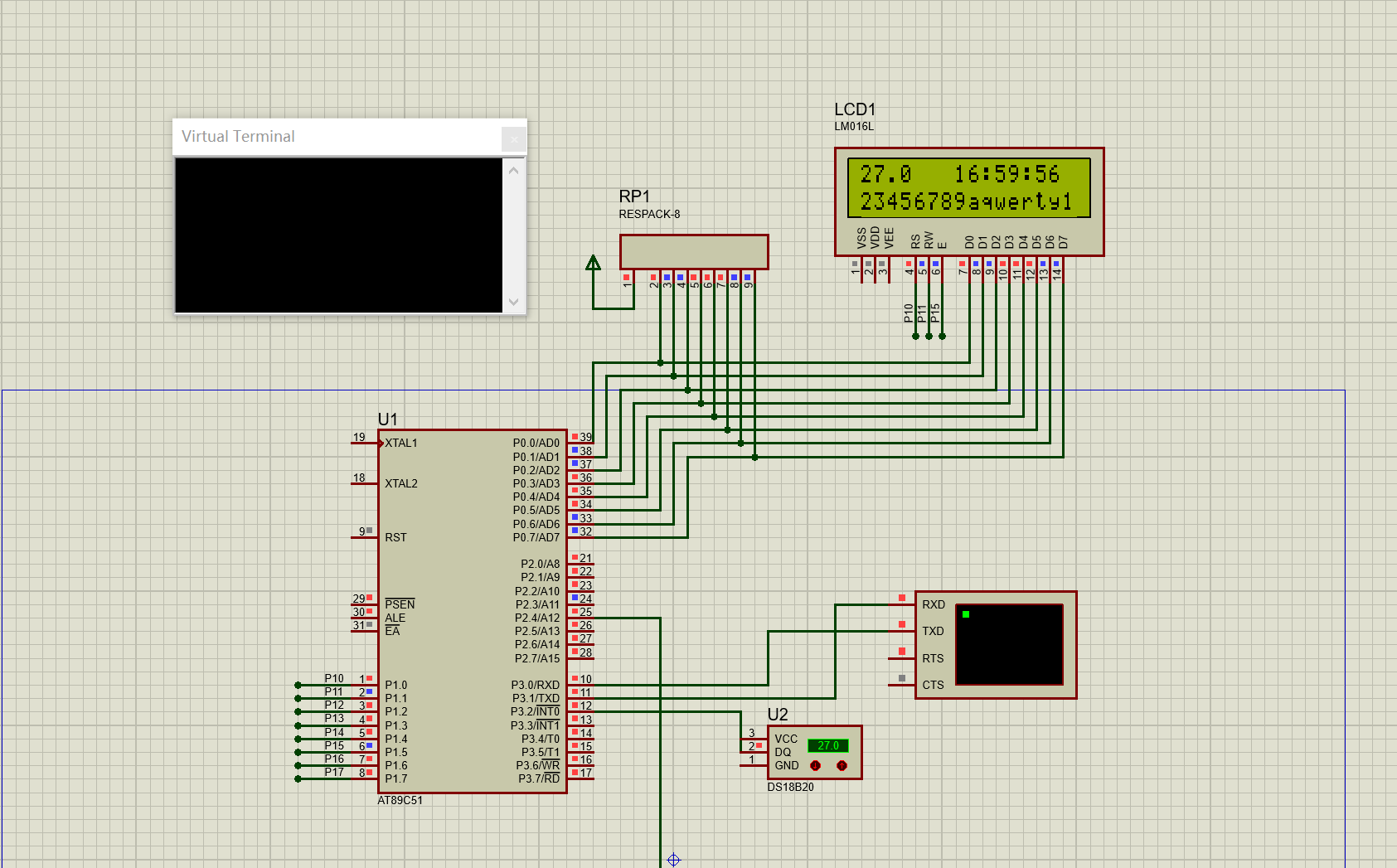

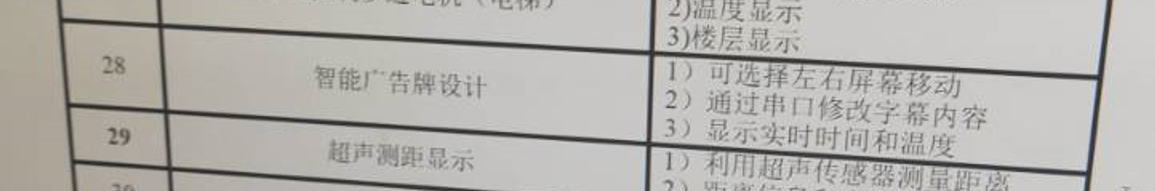

智能广告牌设计

可选择左右屏幕移动

通过串口修改字幕内容

显示实时时间和温度

cpp
展开代码
#号按键可以清空广告，别的字符串广告直接串口输入即可

c
展开代码
#include <reg52.h>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
int rtc_hour = 16, rtc_min = 59, rtc_sec = 55;  /* 时间 */
bit  flag1s = 0;                    /* 1s定时标志 */
unsigned char T0RH = 0;                    /* T0重载值的高字节 */
unsigned char T0RL = 0;                    /* T0重载值的低字节 */
unsigned char count_str = 0;                    /* 计数多少个字符 */
void ConfigTimer0( unsigned int ms );
unsigned char IntToString( unsigned char *str, int dat );
extern bit Start18B20();
extern bit Get18B20Temp( int *temp );
extern void InitLcd1602();
extern void LcdShowStr( unsigned char x, unsigned char y, unsigned char *str );
void dis_time();                /* 刷新时间显示 */
void display( char num );       /* 显示一个字符串 */
void SerInit( void );           /* 初始化串口 */
char start_char_num = 0;
char zifu1[16]  = "123456789aqwerty";
sbit out = P2 ^ 3;
sbit key_in1 = P2 ^ 4;
void main()
{
 bit  res;
 int  temp;           /* 读取到的当前温度值 */
 int  intT, decT;     /* 温度值的整数和小数部分 */
 unsigned char len;
 unsigned char str[12];
 char  dir = 0;
 out = 0;                        /* 输出低电平 */
 EA = 1;                         /* 开总中断 */
 ConfigTimer0( 10 );             /* T0定时10ms */
 Start18B20();                   /* 启动DS18B20 */
 InitLcd1602();                  /* 初始化液晶 */
 SerInit();
 while ( 1 )
 {
  if ( key_in1 == 0 )
  {
   if ( key_in1 == 0 )
   {
    while ( key_in1 == 0 )
     ;
    dir = !dir;
    start_char_num=2;
   }
  }
  if ( flag1s )                                                   /* 每秒更新一次温度 */
  {
   TR0 = 0;                                            /* 短暂关闭计时 防止冲突 */
   flag1s = 0;
   res = Get18B20Temp( &temp );                        /* 读取当前温度 */
   if ( res )                                              /* 读取成功时，刷新当前温度显示 */
   {
    intT  = temp >> 4;                    /* 分离出温度值整数部分 */
    decT  = temp & 0xF;                   /* 分离出温度值小数部分 */
    len  = IntToString( str, intT );     /* 整数部分转换为字符串 */
    str[len++] = '.';                          /* 添加小数点 */
    decT  = (decT * 10) / 16;             /* 二进制的小数部分转换为1位十进制位 */
    str[len++] = decT + '0';                   /* 十进制小数位再转换为ASCII字符 */
    while ( len < 6 )                               /* 用空格补齐到6个字符长度 */
    {
     str[len++] = ' ';
    }
    str[len] = '\0';                                /* 添加字符串结束符 */
    LcdShowStr( 0, 0, str );                        /* 显示到液晶屏上 */
   }else {                                                 /* 读取失败时，提示错误信息 */
    LcdShowStr( 0, 0, "error!" );
   }
   Start18B20();                                           /* 重新启动下一次转换 */
   if ( dir == 0 )
   {
    start_char_num++;                               /* 从哪里开始显示 */
    if ( start_char_num >= 16 )
    {
     start_char_num = 0;
    }
    display( start_char_num );                      /* 显示哪一个字符 从哪开始显示 */
   }else{
    start_char_num--;                               /* 从哪里开始显示 */
    if ( start_char_num == -1 )
    {
     start_char_num = 15;
    }
    display( start_char_num );                      /* 显示哪一个字符 从哪开始显示 */
   }
   TR0 = 1;                                                /* 打开计时 */
  }
 }
}
/* 整型数转换为字符串，str-字符串指针，dat-待转换数，返回值-字符串长度 */
unsigned char IntToString( unsigned char *str, int dat )
{
 signed char i = 0;
 unsigned char len = 0;
 unsigned char buf[6];
 if ( dat < 0 )                          /* 如果为负数，首先取绝对值，并在指针上添加负号 */
 {
  dat = -dat;
  *str++ = '-';
  len++;
 }
 do                                      /* 先转换为低
 }
 *str = '\0';                            /* 添加字符串结束符 */
 return(len);                            /* 返回字符串长度 */
}
/* 配置并启动T0，ms-T0定时时间 */
void ConfigTimer0( unsigned int ms )
 TH0 = T0RH;                         /* 加载T0重载值 */
 TL0 = T0RL;
 ET0 = 1;                            /* 使能T0中断 */
 TR0 = 1;                            /* 启动T0 */
}
/* T0中断服务函数，完成1秒定时 */
void InterruptTimer0() interrupt 1
{
 static unsigned char tmr1s = 0;
 TH0 = T0RH;                         /* 重新加载重载值 */
 TL0 = T0RL;
 tmr1s++;
 if ( tmr1s >= 100 )
  }
  /* /刷新时间的显示 */
  dis_time();
 }
}
void Uart_isr() interrupt 4                             /* 中断接收程序 */
{
 char Txd_data = 0;
 if ( RI )                                       /* 判断是否接收完，接收完成后，由硬件置RI位 */
 {
  Txd_data = SBUF;                 /* 读入缓冲区 */
  RI  = 0;                    /* RI清标志 */
  if ( Txd_data == '~' )                  /* 清空数组 */
  {
   memset( zifu1, ' ', 16 );
   count_str = 0;
  }else{
   zifu1[count_str++] = Txd_data;  /* 字符存入 */
  }
 }
}

代码工程打开下载：

cpp
展开代码
https://docs.qq.com/sheet/DUEdqZ2lmbmR6UVdU?tab=BB08J2
