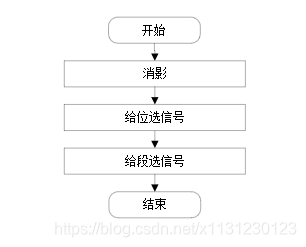

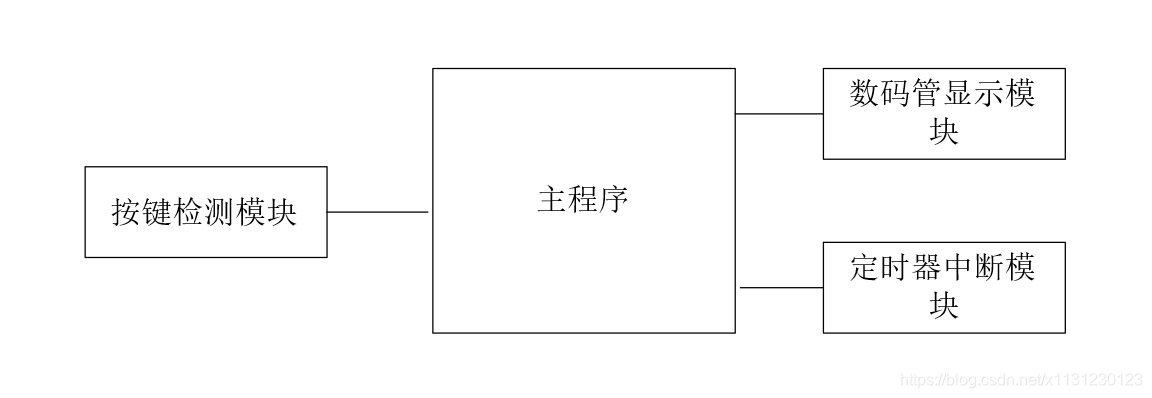

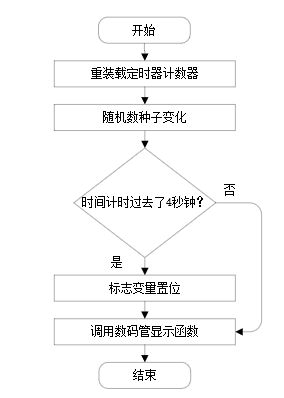

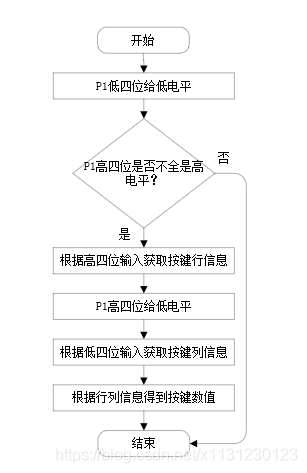

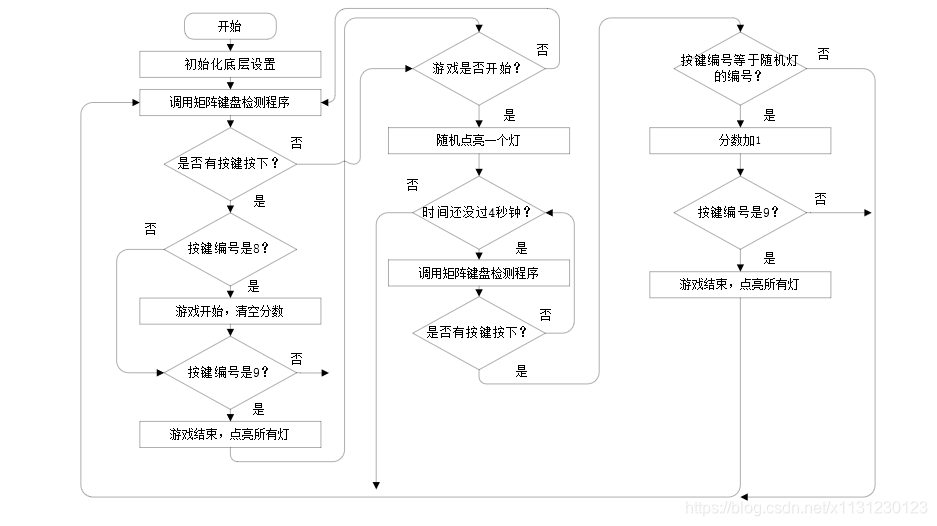

51单片机普中51 打地鼠游戏仿真程序流程图

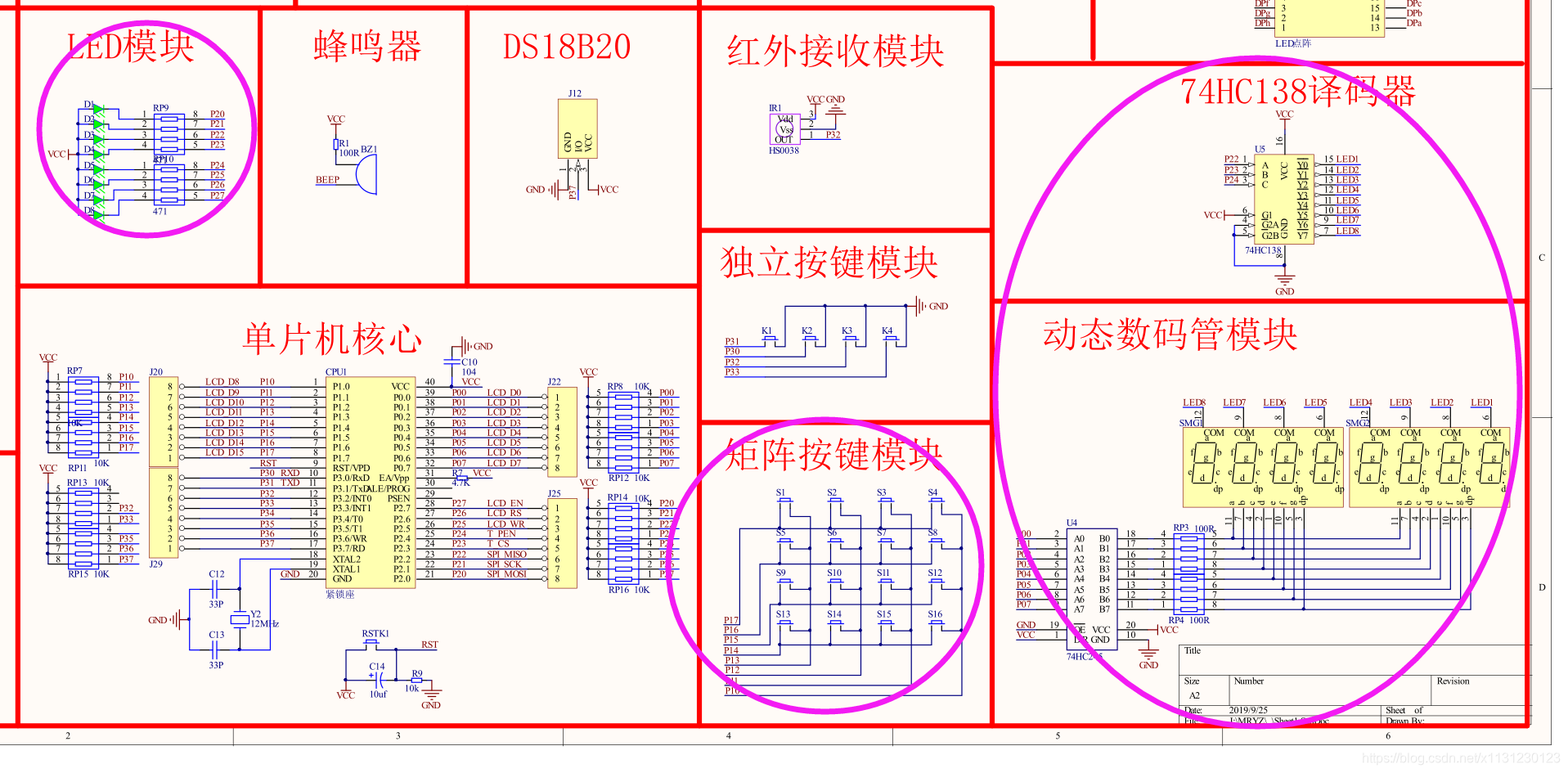

普中51-单核-A3&A4开发板原理图

在这里插入图片描述

用到数码管、LED、矩阵按键

描述：

（1）按键是0到15

（2）按键0~~7对应着小灯0~~7

（3）有三个小灯的引脚和数码管驱动的引脚重复了，所以实际上只用了5个小灯。

（4）初始状态下8个小灯全部点亮数码管所技术的分数为0。

（5）按键8开始游戏，5个小灯会随机点亮一个。在4秒内用户需要给出对应的按键进行打地鼠。如果4秒了用户还没有打地鼠，那么会随机点亮另一外的小灯。

（6）小灯带4秒的时候还没有被打分数不扣分。打地鼠打错了也不扣分。但是也可以自己添加逻辑达到扣分的要求。

（7）按键9结束游戏，小灯全部点亮，回到初始状态。

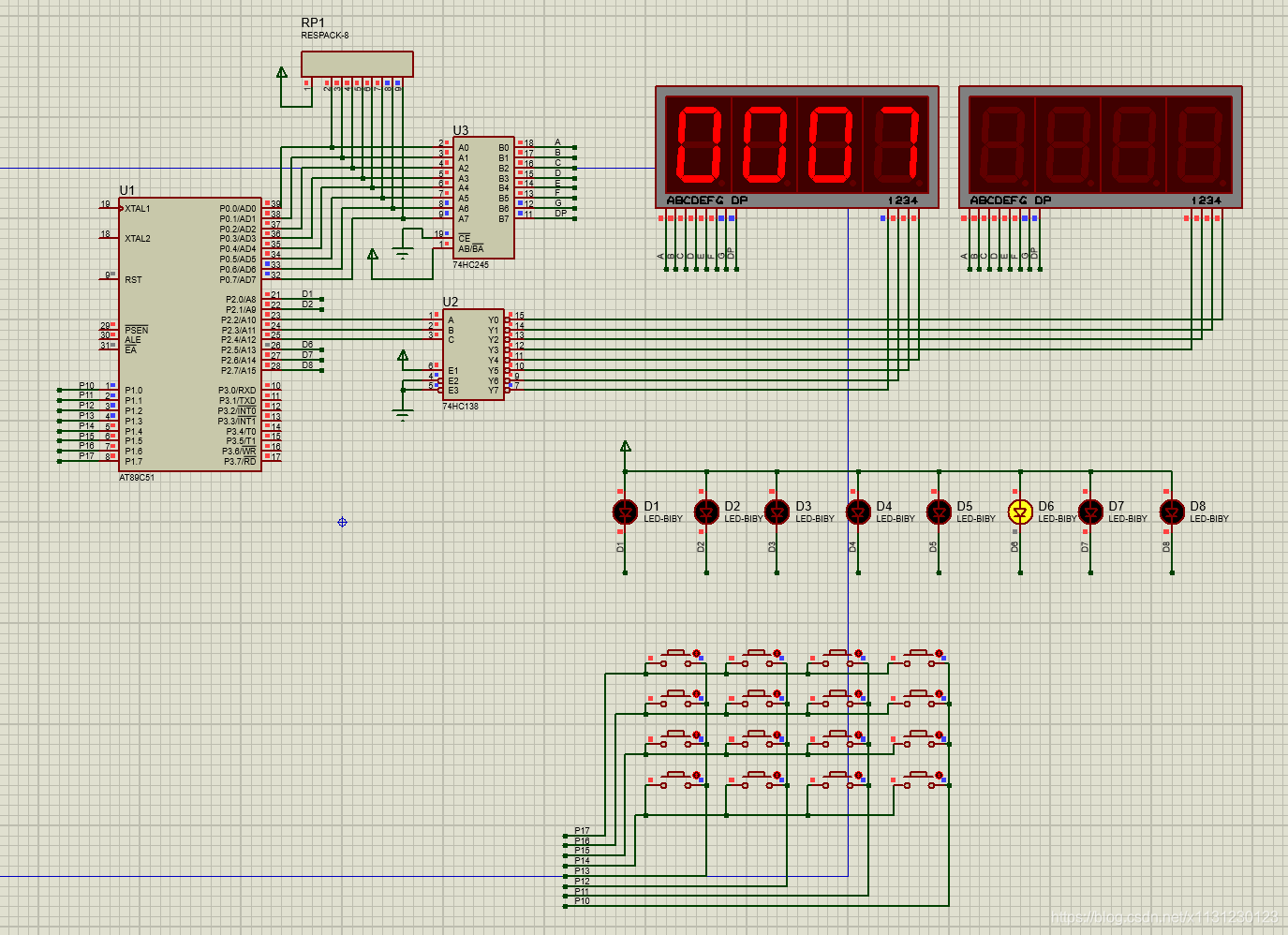

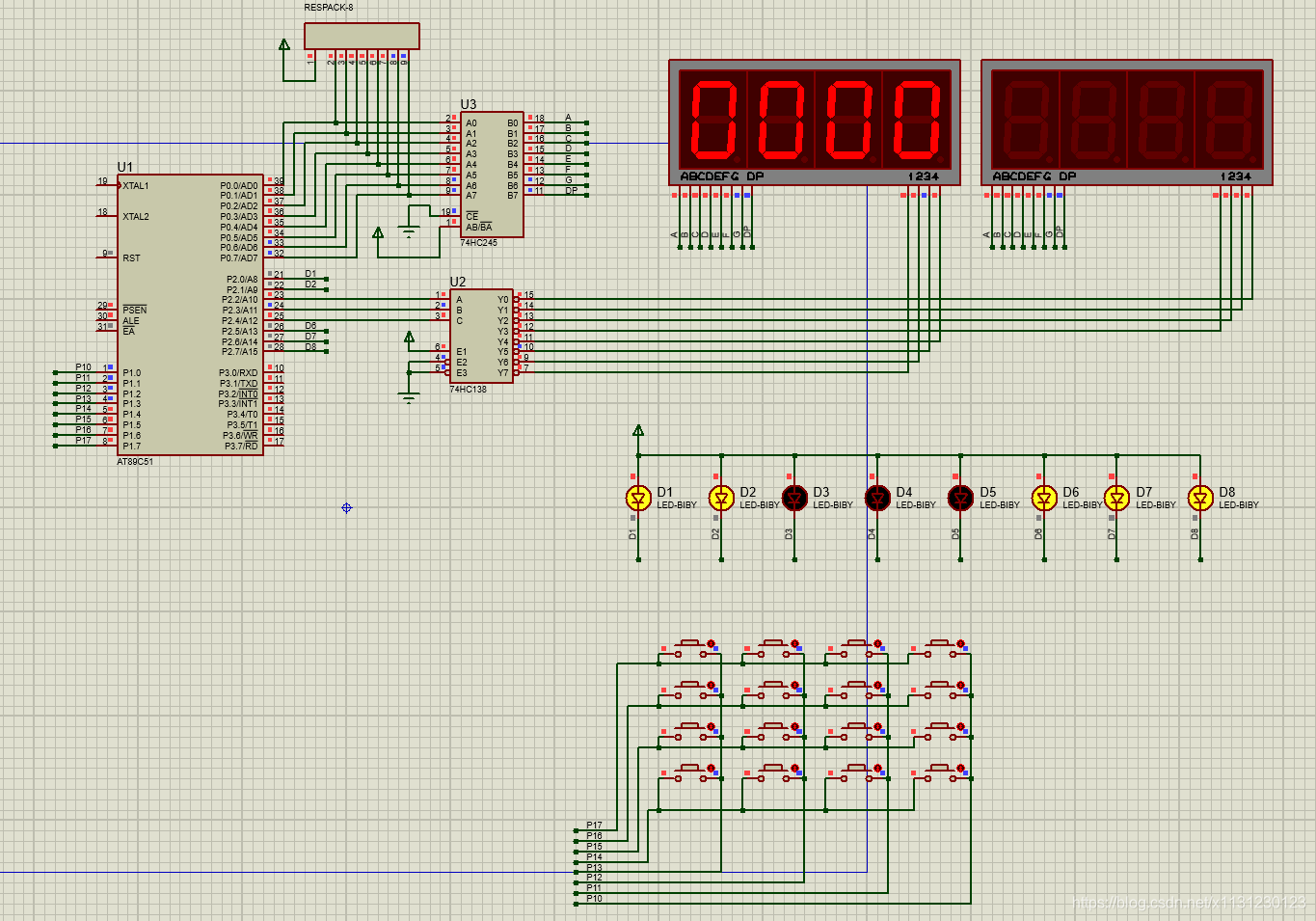

仿真图：

在这里插入图片描述

一部分代码：

c
展开代码
  if ( counter_Whac == 0 )                                                /* 游戏只有一次不然只有复位 结束游戏后这个变量要变 */
  {
   randomNumber = ramdomSeed % 5;                               /* 生成随机数 */
   ledpTempV = (unsigned char) (0x01 << randomNumber);       /* 随机数  亮某一个灯 */
   ledpTempV = ( (ledpTempV & 0x1c) << 3) + (ledpTempV & 0x03);
   P2  = ~ledpTempV;                                   /* 点亮随机灯 */
   timeifg_Whac = 0;
   time_Whac = 0;
   KeyValue = 66;                                           /*按键初始化 */
   while ( !timeifg_Whac )                                         /* 4s后timeifg_Whac会成为1 */
   {
    KeyScan();                                              /*  KeyValue 的值改变为0 到7 */
    if ( KeyValue != 66 )                                   /*按键值一旦改变就说明按下了 */
    {
     if ( randomNumber == map[KeyValue] )                 /* 如果是随机数的值 */
     {
      score_Whac++;                           /* 加一分 */
      seg_disp[0] = score_Whac / 1000;    /* 整除 取下千位数字 */
      seg_disp[1] = score_Whac % 1000 / 100;
      seg_disp[2] = score_Whac % 100 / 10;
      seg_disp[3] = score_Whac % 10;
      P2  = 0xff;
      break;                                  /* 继续游戏 */
     }else if ( KeyValue == 9 )
     {
      counter_Whac = 1;                    /* 结束游戏 */
      P2  = 0x1c;                 /* 小灯全部点亮 表示游戏结束 */
      break;
     }else{
      /*按错按键不处理 */
      break;
     }
    }
   }
   if ( timeifg_Whac == 1 )   /* 打地鼠超时 不处理 */
   {
   }
  }

在这里插入图片描述

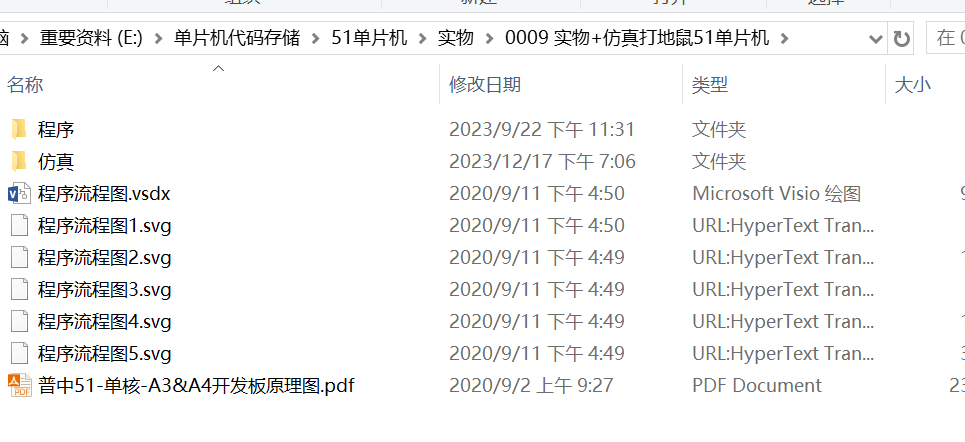

代码和仿真打开下载：

bash
展开代码
 http://dt3.8tupian.net/2/28880a65b16880.pg3
