课程设计题二十九：简易数字电压表设计

设计要求：

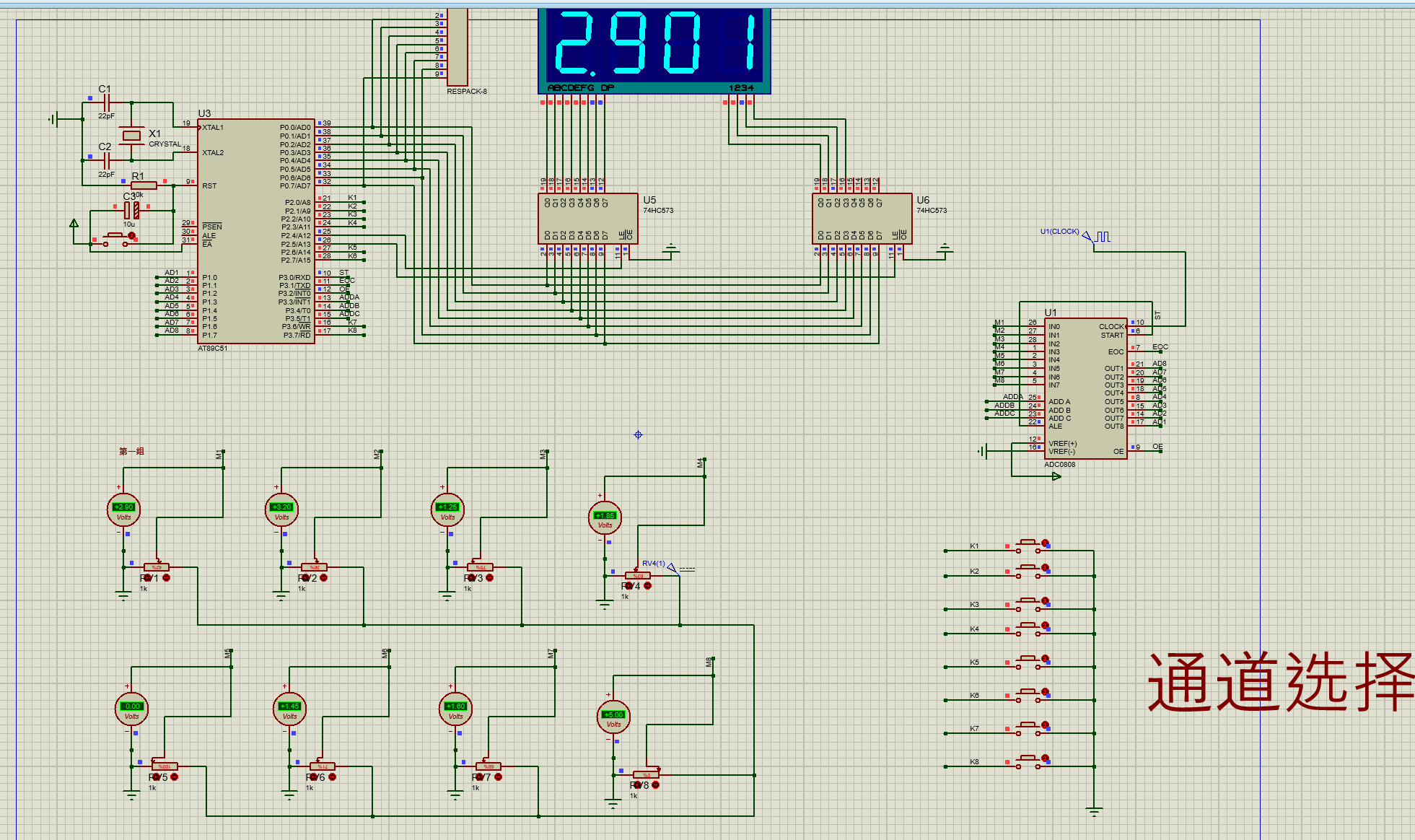

1. 利用ADC0809设计一个简易数字电压表，要求可以测量0~5V之间8路输入电压

值，电压值由4位LED数码管显示，并在数码管上轮流显示或单路选择显示；

2. 测量最小分辨率为0.019V，测量误差约为±0.02V。

8个按键对应某一路的选择。

ADC0809怎么用？

（1）选择一个通道，通过这几个引脚。ADDA = 1;ADDB = 1;ADDC = 1;

（2）ST=1 ST=0 给一个下降沿，开始转换。

（3）等待转换结束。

（4）使能输出。

（5）读取结果。

（6）失能输出

c
展开代码
         Choose_CH( 8 );                                 /*选择通道地址 */
  ST = 1;
  ST = 0;                                    /* 给开始转化电平 */
  while ( EOC == 0 )
   ;                                       /* 等待转换完成 */
  OE = 1;                                    /* 使能输出 */
  DATA = P1;                                   /* 获取结果 */
  adc[7] = (DATA * 19.607);                      /* 转化电压 */
  OE = 0;                                    /* 失能输出 */

源码下载（请复制链接后在浏览器打开）：
