课程设计题二十二：点阵显示器显示设计

（1）上电后滚动显示学校名称。

（2）按键1按下，滚动显示班级。

（3）按键2按下，滚动显示姓名及学号。

（4）一键开关。

首先找一个差不多的设计

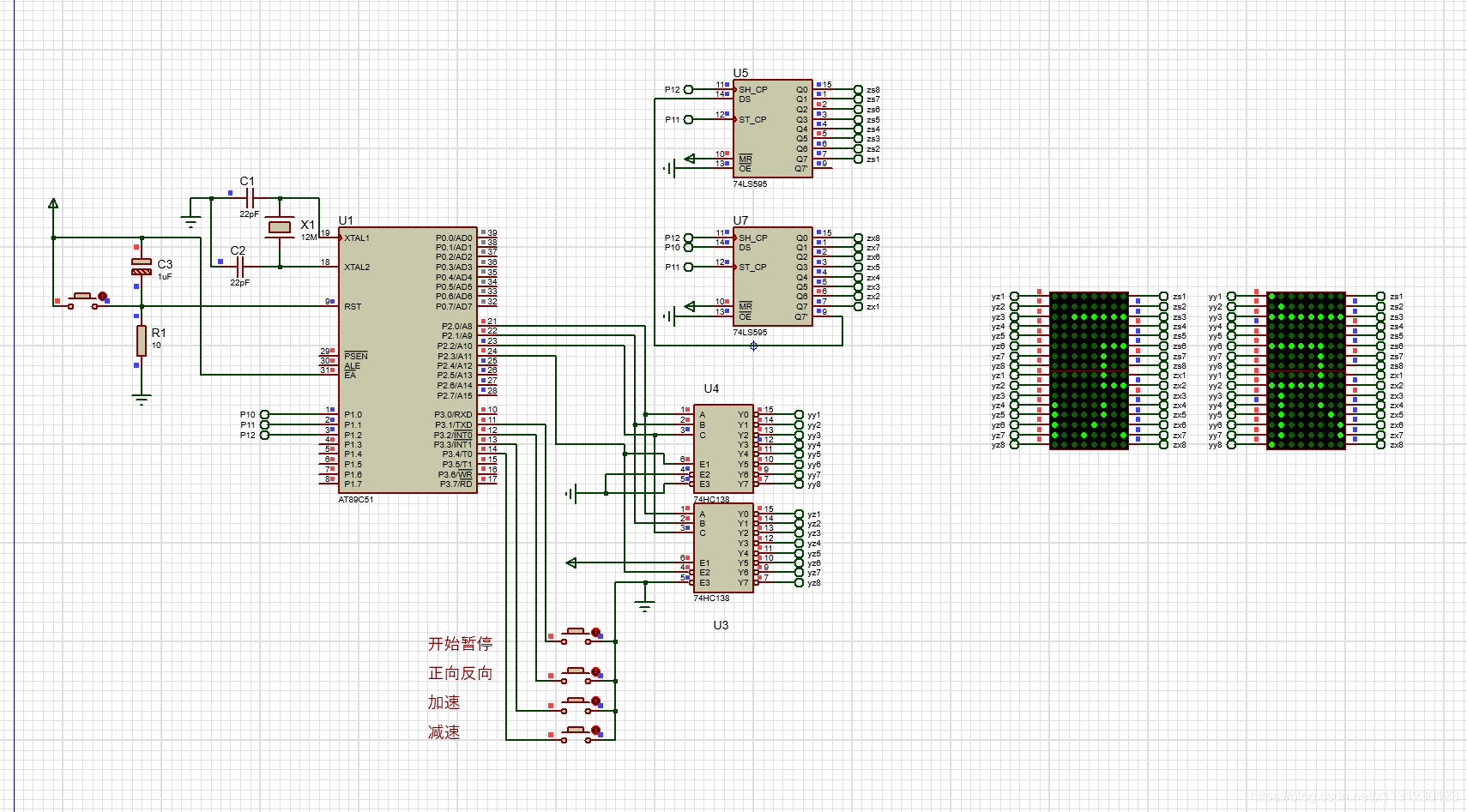

这个设计网上找的，是一个16*16点阵（4个拼凑的）显示一个设计。

这个设计可以向左显示广告语、向右显示广告语、加速、减速、开始、暂停。

修改程序到自己可以使用：

（1）需要自己修改程序里变量zi = 15，有多少个字就写多少。

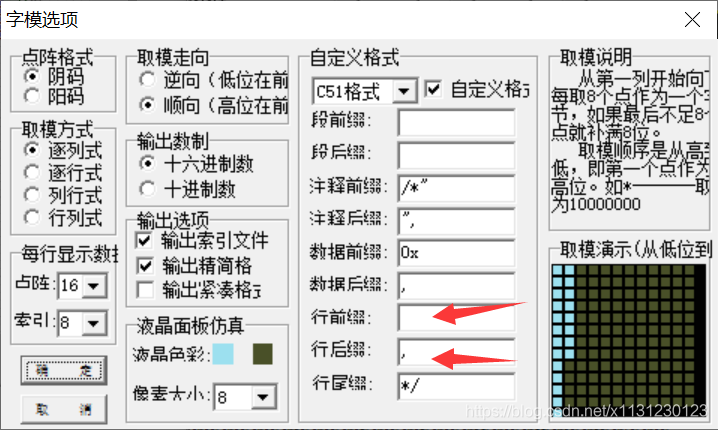

（2）汉字取模应该是下图这样的设置。

（3）根据取模修改程序里unsigned char code tab[]数组。最开始的32个字节不要动，最后面的32个字节也不要动。

c
展开代码
#include <reg51.h>                                                                                      /* 头文件 */
sbit shcp = P1 ^ 2;                              /* 数据输入时钟线 595的11脚 */
sbit stcp = P1 ^ 1;                              /* 输出存储器锁存时钟线 595的12脚 */
sbit ds = P1 ^ 0;                               /* 数据线  595的14脚 */
sbit s1 = P3 ^ 1;                                /*按下暂停再暂按继续 */
sbit s2 = P3 ^ 2;                                /*按下方向取反 */
sbit   s3 = P3 ^ 3;                            /*按下加速 */
sbit   s4 = P3 ^ 4;                            /*按下减速 */
unsigned char  fx;                  /* 方向切换 */
unsigned char  alt;               /* 数据移动定时时间 */
unsigned int  net;              /* 控制显示的字符 */
unsigned int  net_2;              /* 控制显示的字符 */
unsigned char  speed = 5;        /* 数据移动时间变量 */
unsigned char  zi = 2;  //----------------------这里是需要自己根据字数个数修改的----------------------
unsigned int  zong;     /*    （所有的字数+1）*32   字数指的是汉字，字母、数字两个算一个数字 */
unsigned char code tab[] = {
 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, //前后32个0x00不要动
0x00,0x04,0x04,0x06,0x04,0x04,0x04,0x08,0x04,0x08,0xFF,0xFF,0x00,0x00,0x00,0x00,
0x00,0x00,0xFF,0xFC,0x02,0x02,0x04,0x02,0x08,0x02,0x10,0x02,0x00,0x1E,0x00,0x00,/*"北",0*/
0x20,0x00,0x20,0x02,0x20,0x04,0x27,0xD8,0x24,0x40,0x24,0x42,0xA4,0x41,0x64,0x7E,
0x24,0x40,0x24,0x40,0x24,0x40,0x27,0xD0,0x20,0x08,0x20,0x06,0x20,0x00,0x00,0x00,/*"京",1*/
 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,//前后32个0x00不要动
 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
};

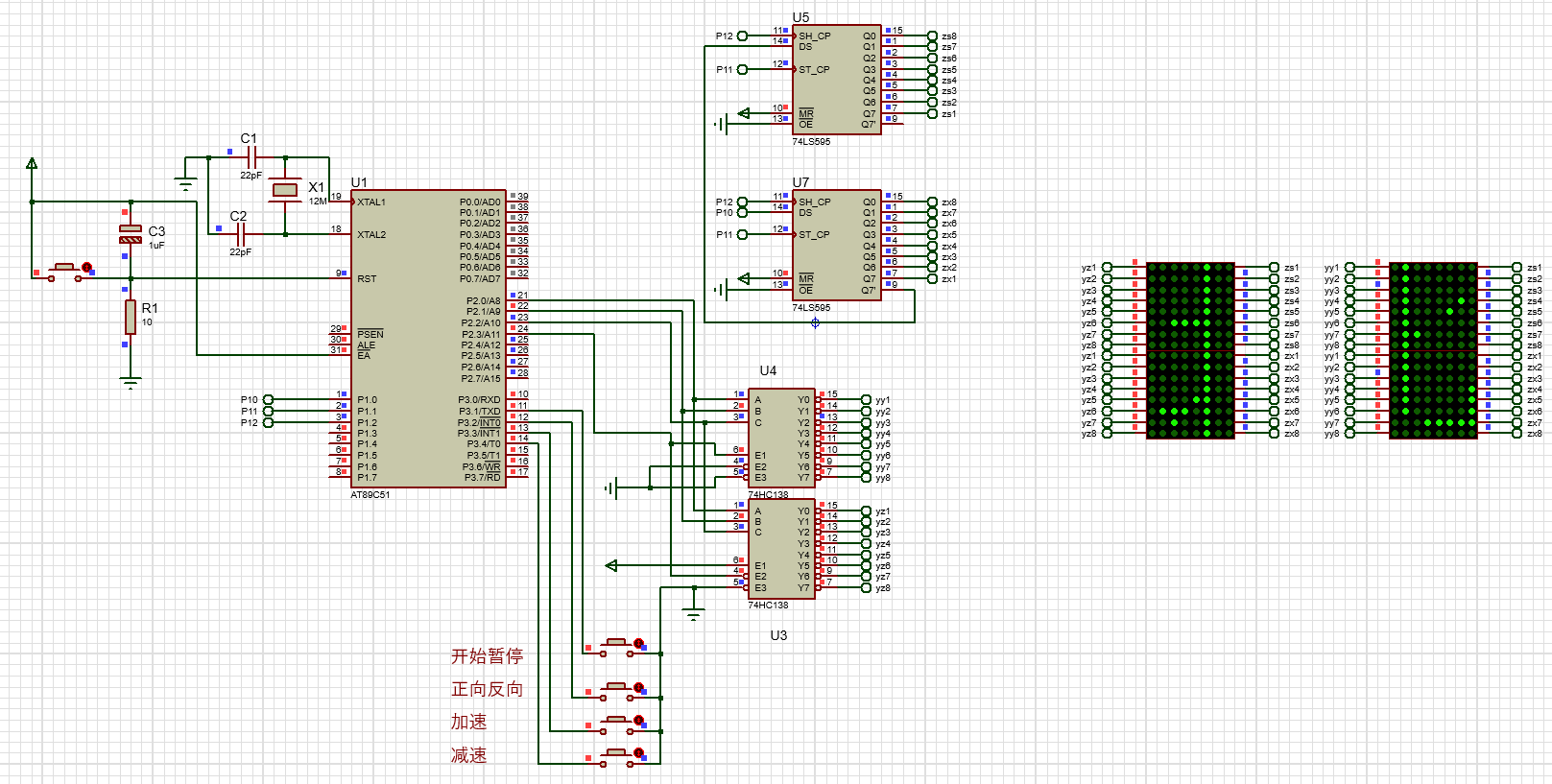

动图效果：

然后制作点阵显示器显示设计

需要四个按键

按键1按下后滚动显示数组1的内容

按键2按下后滚动显示数组2的内容

按键3按下后滚动显示数组3的内容

按键4就相当于这个设计里的开始暂停按钮。开启滚动和关闭滚动。

对比之前那个设计。删除其余3个按键的处理，写点我们的处理即可。

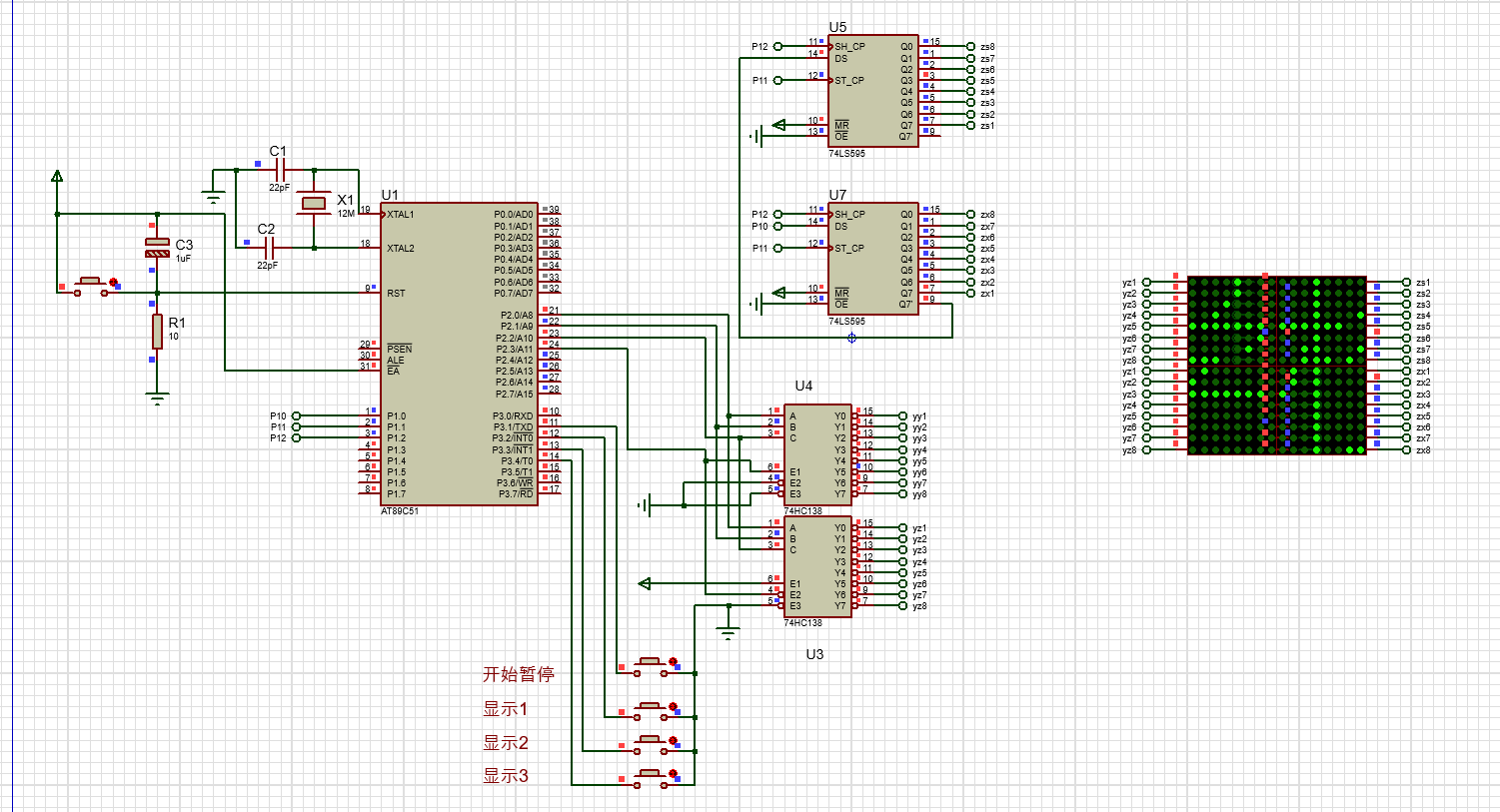

代码和仿真：

bash
展开代码
 http://dt1.8tupian.net/2/28880a67b8888.pg3

这个程序是为了使用移位寄存器（例如74HC595）控制LED显示的滚动LED显示设计的。以下是主要组件和功能的详细说明：

硬件配置：

• 引脚：

  • shcp（移位寄存器时钟引脚）：连接到P1^2（端口1的第2脚）。

  • stcp（存储寄存器时钟引脚）：连接到P1^1（端口1的第1脚）。

  • ds（数据引脚）：连接到P1^0（端口1的第0脚）。

  • s1、s2、s3、s4：用于控制的按钮，分别连接到P3^1、P3^2、P3^3、P3^4。

全局变量：

• fx：滚动方向标志。

• alt：用于控制滚动速度的计时变量。

• net、net_2：用于控制显示的字符。

• speed：滚动速度变量。

• zong：要显示的字符总数。

字符数组：

• 三个字符数组（tab1、tab2、tab3）存储不同字符的十六进制代码。

• xianshinayigeshuzu：用于选择要显示的字符数组。

• zi：用于选择起始字符。

函数：

• delay：延时函数。

• writedata：将数据写入用于显示的移位寄存器。

• mgetmap：映射用于显示字符的索引。

主循环：

• 程序不断检查按钮按下（s1、s2、s3、s4）并根据按下的按钮执行操作。

• 使用timer0中断控制字符的滚动。根据按钮按下调整滚动方向和速度。

按钮功能：

• 按下s1暂停/恢复滚动。

• 按下s2更改要显示的字符集。

• 按下s3增加滚动速度。

• 按下s4减小滚动速度。

注意：

• 该程序使用定时器0（timer0中断）进行时间控制。

• 主循环不断检查按钮并根据按钮更新显示。

这段代码允许通过不同字符集进行滚动，更改方向，调整滚动速度，并暂停/恢复显示。可以根据具体需求进行调整和增强。
