DHT11原理

DHT11原理：https://blog.csdn.net/x1131230123/article/details/103665953

MSP430 G2553

部分c代码：

这段代码是一个嵌入式系统程序，采用C语言编写。它的作用是通过DHT11传感器获取温湿度数据，并将数据显示在OLED屏幕上。

下面是对代码的详细解释：

int main(void)：定义了main函数，是程序的入口。

unsigned char dis[10];：定义了一个长度为10的无符号字符数组dis，用于存储要显示的字符串。

WDTCTL = WDTPW + WDTHOLD;：停止看门狗定时器，防止系统复位。

if (CALBC1_8MHZ == 0xFF)：检查校准常量是否被擦除。

while (1);：如果校准常量被擦除，则进入死循环，陷入无限等待状态。

DCOCTL = 0;：选择最低的DCOx和MODx设置，即最低频率设置。

BCSCTL1 = CALBC1_8MHZ;：设置系统时钟频率为8MHz。

DCOCTL = CALDCO_8MHZ;：设置DCO步进和调制。

OLED_Init();：执行OLED初始化操作，准备显示数据。

OLED_ShowString(0, 0, "dht11:");：在OLED屏幕的第一行显示"dht11:"。

while (1)：进入一个无限循环，用于不断读取并显示温湿度数据。

if (start_DHT11())：如果启动DHT11传感器成功。

dis[0] = DHT11T_Data_H % 100 / 10 + '0';：将温度数据的十位数转换为字符并存储在dis数组的第一个位置。

dis[1] = DHT11T_Data_H % 10 + '0';：将温度数据的个位数转换为字符并存储在dis数组的第二个位置。

dis[2] = 'C';：存储字符'C'，表示摄氏度单位。

dis[3] = ' ';：存储一个空格字符。

dis[4] = DHT11RH_Data_H % 100 / 10 + '0';：将湿度数据的十位数转换为字符并存储在dis数组的第四个位置。

dis[5] = DHT11RH_Data_H % 10 + '0';：将湿度数据的个位数转换为字符并存储在dis数组的第五个位置。

dis[6] = '%';：存储字符'%'，表示湿度的百分比符号。

dis[7] = 0;：在dis数组的末尾加上字符串结束符。

OLED_ShowString(0, 2, dis);：在OLED屏幕的第三行显示dis数组中的数据。

delay_ms(2000);：延时2秒，使程序每2秒读取一次温湿度数据。

以上就是这段代码的解释，它的功能是通过DHT11传感器获取温湿度数据，并将数据显示在OLED屏幕上。

c
展开代码
int main(void)
{
    unsigned char dis[10];
    WDTCTL = WDTPW + WDTHOLD; /* Stop WDT */
    if (CALBC1_8MHZ == 0xFF) /* If calibration constant erased */
    {
        while (1)
            ; /* do not load, trap CPU!! */
    }
    DCOCTL = 0; /* Select lowest DCOx and MODx settings */
    BCSCTL1 = CALBC1_8MHZ; /* Set range */
    DCOCTL = CALDCO_8MHZ; /* Set DCO step + modulation * / */
    OLED_Init(); /* OLED初始化 */
    OLED_ShowString(0, 0, "dht11:");
    while (1)
    {
        if (start_DHT11())
        {
            dis[0] = DHT11T_Data_H % 100 / 10 + '0';
            dis[1] = DHT11T_Data_H % 10 + '0';
            dis[2] = 'C';
            dis[3] = ' ';
            dis[4] = DHT11RH_Data_H % 100 / 10 + '0';
            dis[5] = DHT11RH_Data_H % 10 + '0';
            dis[6] = '%';
            dis[7] = 0;
            OLED_ShowString(0, 2, dis);
            delay_ms(2000);
        }
    }
}

源码：dt3.8tupian.net/2/28880a17b9990.pg3

MSP430 F5529

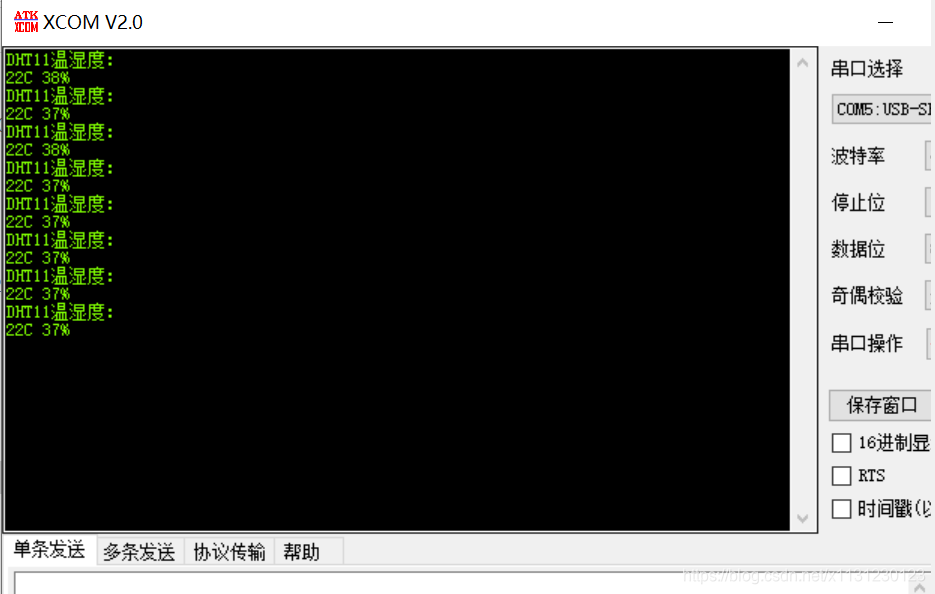

串口端：

部分c代码：

这段代码是一个包含了温湿度传感器DHT11的微控制器程序。主要功能是读取并显示DHT11传感器测量到的温度和湿度数据。

首先，代码初始化了系统时钟和外设。然后进入一个循环中，不断读取DHT11传感器的数据，并将数据显示在OLED屏幕上。

在循环中，通过调用start_DHT11函数启动DHT11传感器的测量过程。如果测量成功，将测量到的温度和湿度数据存储在dis数组中，并通过OLED_ShowString函数在OLED屏幕上显示出来。

同时，通过Print_Str函数将温湿度数据打印到串口上。

最后，通过delay_ms函数延时2秒，然后再进行下一次的测量和显示。

需要注意的是，该代码在运行之前需要先调用OLED_Init函数进行OLED屏幕的初始化操作。

c
展开代码
int main(void)
{
    unsigned char dis[10];
    WDTCTL = WDTPW + WDTHOLD;                 // Stop WDT
    UCSCTL3 = SELREF_2;                       // Set DCO FLL reference = REFO
    UCSCTL4 |= SELA_2;                        // Set ACLK = REFO
    UCSCTL0 = 0x0000;                         // Set lowest possible DCOx, MODx
    // Loop until XT1,XT2 & DCO stabilizes - In this case only DCO has to stabilize
    do
    {
        UCSCTL7 &= ~(XT2OFFG + XT1LFOFFG + DCOFFG);
        // Clear XT2,XT1,DCO fault flags
        SFRIFG1 &= ~OFIFG;                      // Clear fault flags
    }
    while (SFRIFG1 & OFIFG);                   // Test oscillator fault flag
    __bis_SR_register(SCG0);                  // Disable the FLL control loop
    UCSCTL1 = DCORSEL_5;                     // Select DCO range 16MHz operation
    UCSCTL2 |= 249;                           // Set DCO Multiplier for 8MHz
                                              // (N + 1) * FLLRef = Fdco
                                              // (249 + 1) * 32768 = 8MHz
    __bic_SR_register(SCG0);                  // Enable the FLL control loop
    // Worst-case settling time for the DCO when the DCO range bits have been
    // changed is n x 32 x 32 x f_MCLK / f_FLL_reference. See UCS chapter in 5xx
    // UG for optimization.
    // 32 x 32 x 8 MHz / 32,768 Hz = 250000 = MCLK cycles for DCO to settle
    __delay_cycles(250000);
    P4SEL |= BIT4 + BIT5;                       // P3.3,4 = USCI_A0 TXD/RXD
    UCA1CTL1 |= UCSWRST;                      // **Put state machine in reset**
    UCA1CTL1 |= UCSSEL_2;                     // SMCLK
    UCA1BR0 = 104;
    UCA1BR1 = 0;
    UCA1MCTL |= UCBRF_3 + UCBRS_0 + UCOS16;
    UCA1CTL1 &= ~UCSWRST;                   // **Initialize USCI state machine**
    //UCA1IE |= UCRXIE;                         // Enable USCI_A0 RX interrupt
    OLED_Init(); /* OLED初始化 */
    OLED_ShowString(0, 0, "dht11:");
    while (1)
    {
        if (start_DHT11())
        {
            dis[0] = DHT11T_Data_H % 100 / 10 + '0';
            dis[1] = DHT11T_Data_H % 10 + '0';
            dis[2] = 'C';
            dis[3] = ' ';
            dis[4] = DHT11RH_Data_H % 100 / 10 + '0';
            dis[5] = DHT11RH_Data_H % 10 + '0';
            dis[6] = '%';
            dis[7] = 0;
            OLED_ShowString(0, 2, dis);
            Print_Str("DHT11温湿度：\r\n");
            Print_Str(dis);
            Print_Str("\r\n");
            delay_ms(2000);
        }
    }
}

源码：dt1.8tupian.net/2/28880a16b9990.pg3
