使用 Ziegler-Nichols 法进行 PID 参数整定：实践指南

PID（比例-积分-微分）控制器广泛应用于工业控制中。虽然其结构简单，但如何选择合适的比例增益 $K_p$ 、积分时间 $T_i$ 和微分时间 $T_d$ 是实现良好控制性能的关键。本文将详细介绍一种经典且实用的 PID 参数整定方法——Ziegler-Nichols 法。

一、Ziegler-Nichols 方法简介

Ziegler-Nichols 方法是一种基于系统临界响应的实验整定方法，由 John G. Ziegler 和 Nathaniel B. Nichols 在 20 世纪 40 年代提出。该方法无需对系统进行复杂的数学建模，适用于大多数线性或近似线性的动态系统。

核心思想：

通过引入一个“临界状态”来获取系统的动态特性，并据此推荐一组初始 PID 参数。所谓“临界状态”，指的是使用纯比例控制时，系统刚刚开始出现等幅持续振荡的状态。

二、关键概念

1. 临界增益 $K_u$

使系统产生等幅持续振荡的最小比例增益值。此时系统处于边界稳定状态。

2. 临界周期 $T_u$

在临界增益 $K_u$ 下，系统输出的等幅振荡周期。即相邻两个波峰之间的时间间隔。

这两个参数反映了系统的固有动态特性，是后续 PID 参数设计的基础。

三、Ziegler-Nichols 方法实施步骤

第一步：设定控制系统为纯比例控制模式

关闭积分和微分作用，只保留比例部分：

python
output = Kp * error

第二步：逐步增加 $K_p$

从一个小值开始，逐渐增大 $K_p$ ，直到系统输出出现稳定的等幅振荡。

注意：此过程应在仿真或受控环境中进行，以避免设备损坏。

第三步：记录临界参数

记录下使系统恰好进入等幅振荡的增益值，记作 $K_u$
测量等幅振荡的周期，记作 $T_u$

例如：

系统在 $K_p = 5.2$ 时开始振荡
振荡周期约为 1.6 秒
→ 则 $K_u = 5.2$ , $T_u = 1.6 \, \text{s}$

第四步：根据 ZN 表格设置 PID 参数

控制类型	$K_p$	$T_i$	$T_d$
P	$0.5 K_u$	—	—
PI	$0.45 K_u$	$0.83 T_u$	—
PID	$0.6 K_u$	$0.5 T_u$	$0.125 T_u$

代入示例数据：

$K_u = 5.2$ , $T_u = 1.6$
得到 PID 参数：
- $K_p = 0.6 × 5.2 = 3.12$
- $T_i = 0.5 × 1.6 = 0.8$
- $T_d = 0.125 × 1.6 = 0.2$

四、注意事项与适用场景

✅ 优点：

不需要系统模型即可调参；
快速获得一组有效的 PID 参数；
实现简单，适合工程人员快速部署。

❌ 缺点：

对于非线性、强扰动或存在延迟的系统效果有限；
可能导致超调较大；
需要人为判断等幅振荡状态，存在主观误差。

📌 适用对象：

线性或弱非线性系统；
响应较快、无严重延迟的过程；
工业现场调试初期快速整定参数。

五、改进与扩展建议

积分限幅（Anti-Windup）：防止积分项过大导致过冲；
带滤波的微分项：增强抗噪声能力；
结合频域分析工具：如 Bode 图、Nyquist 图，辅助参数选取；
模糊 PID / 自适应 PID：用于复杂系统或多工况控制。

六、结语

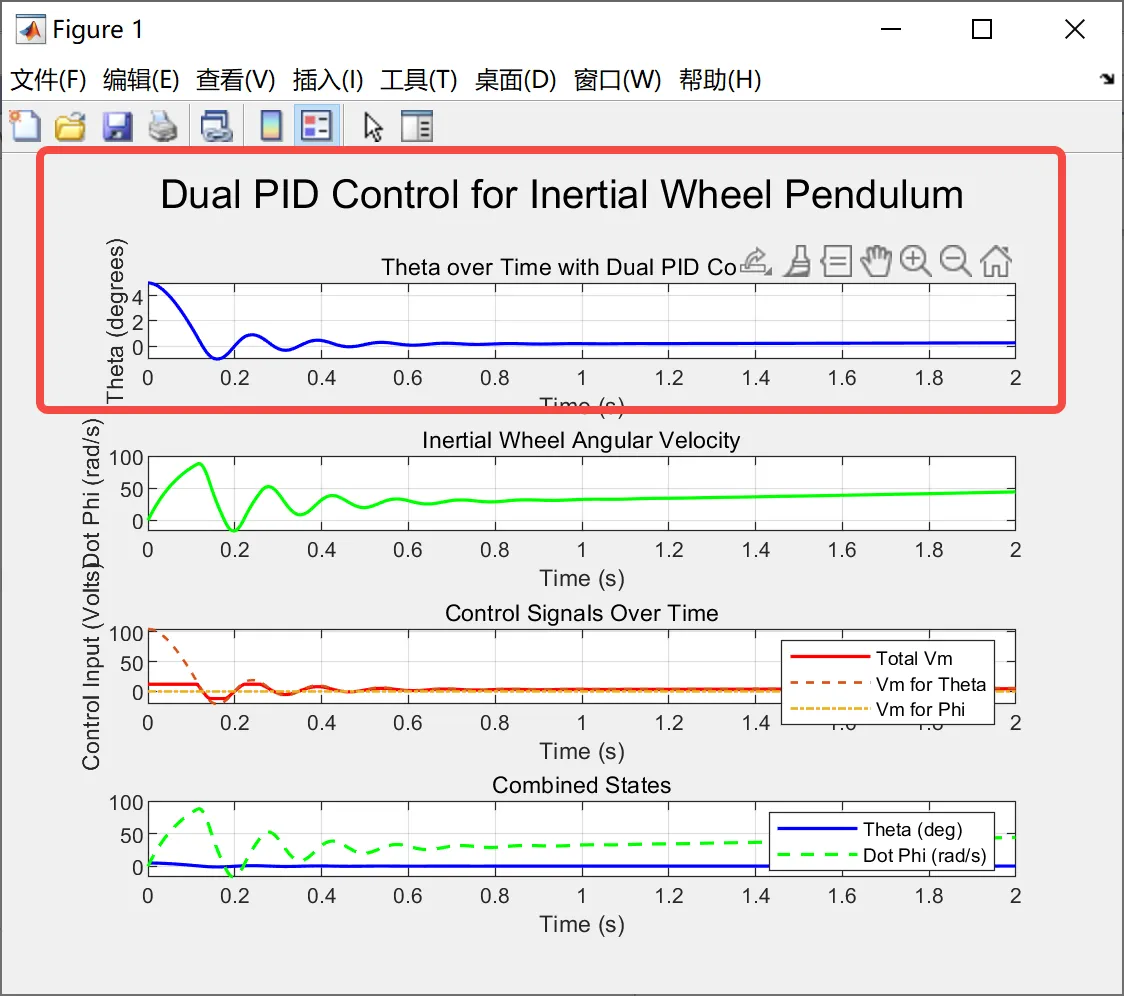

Ziegler-Nichols 方法是一种经典的 PID 参数整定手段，尤其适用于缺乏精确系统模型或需快速部署控制算法的场景。虽然它不能保证最优性能，但提供了一个良好的起点。在实际应用中，建议结合具体系统响应进一步手动或自动优化 PID 参数，以达到更佳的控制效果。
