STC12C5A60S2.h
h展开代码#ifndef __STC12C5A60S2_H_
#define __STC12C5A60S2_H_
typedef unsigned int uint ;
typedef unsigned char uchar ;
/////////////////////////////////////////////////
//--------------------------------------------------------------------------------
//新一代 1T 8051系列 单片机内核特殊功能寄存器 C51 Core SFRs
// 7 6 5 4 3 2 1 0 Reset Value
sfr ACC = 0xE0; //Accumulator 0000,0000
sfr B = 0xF0; //B Register 0000,0000
sfr PSW = 0xD0; //Program Status Word CY AC F0 RS1 RS0 OV F1 P 0000,0000
//-----------------------------------
sbit CY = PSW^7;
sbit AC = PSW^6;
sbit F0 = PSW^5;
sbit RS1 = PSW^4;
sbit RS0 = PSW^3;
sbit OV = PSW^2;
sbit P = PSW^0;
//-----------------------------------
sfr SP = 0x81; //Stack Pointer 0000,0111
sfr DPL = 0x82; //Data Pointer Low Byte 0000,0000
sfr DPH = 0x83; //Data Pointer High Byte 0000,0000
//--------------------------------------------------------------------------------
//新一代 1T 8051系列 单片机系统管理特殊功能寄存器
// 7 6 5 4 3 2 1 0 Reset Value
sfr PCON = 0x87; //Power Control SMOD SMOD0 LVDF POF GF1 GF0 PD IDL 0001,0000
// 7 6 5 4 3 2 1 0 Reset Value
sfr AUXR = 0x8E; //Auxiliary Register T0x12 T1x12 UART_M0x6 BRTR S2SMOD BRTx12 EXTRAM S1BRS 0000,0000
//-----------------------------------
sfr AUXR1 = 0xA2; //Auxiliary Register 1 - PCA_P4 SPI_P4 S2_P4 GF2 ADRJ - DPS 0000,0000
/*
PCA_P4:
0, 缺省PCA 在P1 口
1，PCA/PWM 从P1 口切换到P4 口: ECI 从P1.2 切换到P4.1 口，
PCA0/PWM0 从P1.3 切换到P4.2 口
PCA1/PWM1 从P1.4 切换到P4.3 口
SPI_P4:
0, 缺省SPI 在P1 口
1，SPI 从P1 口切换到P4 口: SPICLK 从P1.7 切换到P4.3 口
MISO 从P1.6 切换到P4.2 口
MOSI 从P1.5 切换到P4.1 口
SS 从P1.4 切换到P4.0 口
S2_P4:
0, 缺省UART2 在P1 口
1，UART2 从P1 口切换到P4 口: TxD2 从P1.3 切换到P4.3 口
RxD2 从P1.2 切换到P4.2 口
GF2: 通用标志位
ADRJ:
0, 10 位A/D 转换结果的高8 位放在ADC_RES 寄存器, 低2 位放在ADC_RESL 寄存器
1，10 位A/D 转换结果的最高2 位放在ADC_RES 寄存器的低2 位, 低8 位放在ADC_RESL 寄存器
DPS: 0, 使用缺省数据指针DPTR0
1，使用另一个数据指针DPTR1
*/
//-----------------------------------
sfr WAKE_CLKO = 0x8F; //附加的 SFR WAK1_CLKO
/*
7 6 5 4 3 2 1 0 Reset Value
PCAWAKEUP RXD_PIN_IE T1_PIN_IE T0_PIN_IE LVD_WAKE _ T1CLKO T0CLKO 0000,0000B
b7 - PCAWAKEUP : PCA 中断可唤醒 powerdown。
b6 - RXD_PIN_IE : 当 P3.0(RXD) 下降沿置位 RI 时可唤醒 powerdown(必须打开相应中断)。
b5 - T1_PIN_IE : 当 T1 脚下降沿置位 T1 中断标志时可唤醒 powerdown(必须打开相应中断)。
b4 - T0_PIN_IE : 当 T0 脚下降沿置位 T0 中断标志时可唤醒 powerdown(必须打开相应中断)。
b3 - LVD_WAKE : 当 CMPIN 脚低电平置位 LVD 中断标志时可唤醒 powerdown(必须打开相应中断)。
b2 -
b1 - T1CLKO : 允许 T1CKO(P3.5) 脚输出 T1 溢出脉冲，Fck1 = 1/2 T1 溢出率
b0 - T0CLKO : 允许 T0CKO(P3.4) 脚输出 T0 溢出脉冲，Fck0 = 1/2 T1 溢出率
*/
//-----------------------------------
sfr CLK_DIV = 0x97; //Clock Divder - - - - - CLKS2 CLKS1 CLKS0 xxxx,x000
//-----------------------------------
sfr BUS_SPEED = 0xA1; //Stretch register - - ALES1 ALES0 - RWS2 RWS1 RWS0 xx10,x011
/*
ALES1 and ALES0:
00 : The P0 address setup time and hold time to ALE negative edge is one clock cycle
01 : The P0 address setup time and hold time to ALE negative edge is two clock cycles.
10 : The P0 address setup time and hold time to ALE negative edge is three clock cycles. (default)
11 : The P0 address setup time and hold time to ALE negative edge is four clock cycles.
RWS2,RWS1,RWS0:
000 : The MOVX read/write pulse is 1 clock cycle.
001 : The MOVX read/write pulse is 2 clock cycles.
010 : The MOVX read/write pulse is 3 clock cycles.
011 : The MOVX read/write pulse is 4 clock cycles. (default)
100 : The MOVX read/write pulse is 5 clock cycles.
101 : The MOVX read/write pulse is 6 clock cycles.
110 : The MOVX read/write pulse is 7 clock cycles.
111 : The MOVX read/write pulse is 8 clock cycles.
*/
//--------------------------------------------------------------------------------
//新一代 1T 8051系列 单片机中断特殊功能寄存器
//有的中断控制、中断标志位散布在其它特殊功能寄存器中，这些位在位地址中定义
//其中有的位无位寻址能力，请参阅 新一代 1T 8051系列 单片机中文指南
// 7 6 5 4 3 2 1 0 Reset Value
sfr IE = 0xA8; //中断控制寄存器 EA ELVD EADC ES ET1 EX1 ET0 EX0 0x00,0000
//-----------------------
sbit EA = IE^7;
sbit ELVD = IE^6; //低压监测中断允许位
sbit EADC = IE^5; //ADC 中断允许位
sbit ES = IE^4;
sbit ET1 = IE^3;
sbit EX1 = IE^2;
sbit ET0 = IE^1;
sbit EX0 = IE^0;
//-----------------------
sfr IE2 = 0xAF; //Auxiliary Interrupt - - - - - - ESPI ES2 0000,0000B
//-----------------------
// 7 6 5 4 3 2 1 0 Reset Value
sfr IP = 0xB8; //中断优先级低位 PPCA PLVD PADC PS PT1 PX1 PT0 PX0 0000,0000
//--------
sbit PPCA = IP^7; //PCA 模块中断优先级
sbit PLVD = IP^6; //低压监测中断优先级
sbit PADC = IP^5; //ADC 中断优先级
sbit PS = IP^4;
sbit PT1 = IP^3;
sbit PX1 = IP^2;
sbit PT0 = IP^1;
sbit PX0 = IP^0;
//-----------------------
// 7 6 5 4 3 2 1 0 Reset Value
sfr IPH = 0xB7; //中断优先级高位 PPCAH PLVDH PADCH PSH PT1H PX1H PT0H PX0H 0000,0000
sfr IP2 = 0xB5; // - - - - - - PSPI PS2 xxxx,xx00
sfr IPH2 = 0xB6; // - - - - - - PSPIH PS2H xxxx,xx00
//-----------------------
//新一代 1T 8051系列 单片机I/O 口特殊功能寄存器
// 7 6 5 4 3 2 1 0 Reset Value
sfr P0 = 0x80; //8 bitPort0 P0.7 P0.6 P0.5 P0.4 P0.3 P0.2 P0.1 P0.0 1111,1111
sbit P00 = P0^0;
sbit P01 = P0^1;
sbit P02 = P0^2;
sbit P03 = P0^3;
sbit P04 = P0^4;
sbit P05 = P0^5;
sbit P06 = P0^6;
sbit P07 = P0^7;
sfr P0M0 = 0x94; // 0000,0000
sfr P0M1 = 0x93; // 0000,0000
sfr P1 = 0x90; //8 bitPort1 P1.7 P1.6 P1.5 P1.4 P1.3 P1.2 P1.1 P1.0 1111,1111
sbit P10 = P1^0;
sbit P11 = P1^1;
sbit P12 = P1^2;
sbit P13 = P1^3;
sbit P14 = P1^4;
sbit P15 = P1^5;
sbit P16 = P1^6;
sbit P17 = P1^7;
sfr P1M0 = 0x92; // 0000,0000
sfr P1M1 = 0x91; // 0000,0000
sfr P1ASF = 0x9D; //P1 analog special function
sfr P2 = 0xA0; //8 bitPort2 P2.7 P2.6 P2.5 P2.4 P2.3 P2.2 P2.1 P2.0 1111,1111
sbit P20 = P2^0;
sbit P21 = P2^1;
sbit P22 = P2^2;
sbit P23 = P2^3;
sbit P24 = P2^4;
sbit P25 = P2^5;
sbit P26 = P2^6;
sbit P27 = P2^7;
sfr P2M0 = 0x96; // 0000,0000
sfr P2M1 = 0x95; // 0000,0000
sfr P3 = 0xB0; //8 bitPort3 P3.7 P3.6 P3.5 P3.4 P3.3 P3.2 P3.1 P3.0 1111,1111
sbit P30 = P3^0;
sbit P31 = P3^1;
sbit P32 = P3^2;
sbit P33 = P3^3;
sbit P34 = P3^4;
sbit P35 = P3^5;
sbit P36 = P3^6;
sbit P37 = P3^7;
sfr P3M0 = 0xB2; // 0000,0000
sfr P3M1 = 0xB1; // 0000,0000
sfr P4 = 0xC0; //8 bitPort4 P4.7 P4.6 P4.5 P4.4 P4.3 P4.2 P4.1 P4.0 1111,1111
sbit P40 = P4^0;
sbit P41 = P4^1;
sbit P42 = P4^2;
sbit P43 = P4^3;
sbit P44 = P4^4;
sbit P45 = P4^5;
sbit P46 = P4^6;
sbit P47 = P4^7;
sfr P4M0 = 0xB4; // 0000,0000
sfr P4M1 = 0xB3; // 0000,0000
// 7 6 5 4 3 2 1 0 Reset Value
sfr P4SW = 0xBB; //Port-4 switch - LVD_P4.6 ALE_P4.5 NA_P4.4 - - - - x000,xxxx
sfr P5 = 0xC8; //8 bitPort5 - - - - P5.3 P5.2 P5.1 P5.0 xxxx,1111
sbit P50 = P5^0;
sbit P51 = P5^1;
sbit P52 = P5^2;
sbit P53 = P5^3;
sfr P5M0 = 0xCA; // 0000,0000
sfr P5M1 = 0xC9; // 0000,0000
//--------------------------------------------------------------------------------
//新一代 1T 8051系列 单片机定时器特殊功能寄存器
// 7 6 5 4 3 2 1 0 Reset Value
sfr TCON = 0x88; //T0/T1 Control TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0 0000,0000
//-----------------------------------
sbit TF1 = TCON^7;
sbit TR1 = TCON^6;
sbit TF0 = TCON^5;
sbit TR0 = TCON^4;
sbit IE1 = TCON^3;
sbit IT1 = TCON^2;
sbit IE0 = TCON^1;
sbit IT0 = TCON^0;
//-----------------------------------
sfr TMOD = 0x89; //T0/T1 Modes GATE1 C/T1 M1_1 M1_0 GATE0 C/T0 M0_1 M0_0 0000,0000
sfr TL0 = 0x8A; //T0 Low Byte 0000,0000
sfr TH0 = 0x8C; //T0 High Byte 0000,0000
sfr TL1 = 0x8B; //T1 Low Byte 0000,0000
sfr TH1 = 0x8D; //T1 High Byte 0000,0000
//--------------------------------------------------------------------------------
//新一代 1T 8051系列 单片机串行口特殊功能寄存器
// 7 6 5 4 3 2 1 0 Reset Value
sfr SCON = 0x98; //Serial Control SM0/FE SM1 SM2 REN TB8 RB8 TI RI 0000,0000
//-----------------------------------
sbit SM0 = SCON^7; //SM0/FE
sbit SM1 = SCON^6;
sbit SM2 = SCON^5;
sbit REN = SCON^4;
sbit TB8 = SCON^3;
sbit RB8 = SCON^2;
sbit TI = SCON^1;
sbit RI = SCON^0;
//-----------------------------------
sfr SBUF = 0x99; //Serial Data Buffer xxxx,xxxx
sfr SADEN = 0xB9; //Slave Address Mask 0000,0000
sfr SADDR = 0xA9; //Slave Address 0000,0000
//-----------------------------------
// 7 6 5 4 3 2 1 0 Reset Value
sfr S2CON = 0x9A; //S2 Control S2SM0 S2SM1 S2SM2 S2REN S2TB8 S2RB8 S2TI S2RI 00000000B
sfr S2BUF = 0x9B; //S2 Serial Buffer xxxx,xxxx
sfr BRT = 0x9C; //S2 Baud-Rate Timer 0000,0000
//--------------------------------------------------------------------------------
//新一代 1T 8051系列 单片机看门狗定时器特殊功能寄存器
sfr WDT_CONTR = 0xC1; //Watch-Dog-Timer Control register
// 7 6 5 4 3 2 1 0 Reset Value
// WDT_FLAG - EN_WDT CLR_WDT IDLE_WDT PS2 PS1 PS0 xx00,0000
//-----------------------
//--------------------------------------------------------------------------------
//新一代 1T 8051系列 单片机PCA/PWM 特殊功能寄存器
// 7 6 5 4 3 2 1 0 Reset Value
sfr CCON = 0xD8; //PCA 控制寄存器。 CF CR - - - - CCF1 CCF0 00xx,xx00
//-----------------------
sbit CF = CCON^7; //PCA计数器溢出标志,由硬件或软件置位,必须由软件清0。
sbit CR = CCON^6; //1:允许 PCA 计数器计数, 必须由软件清0。
//-
//-
sbit CCF1 = CCON^1; //PCA 模块1 中断标志, 由硬件置位, 必须由软件清0。
sbit CCF0 = CCON^0; //PCA 模块0 中断标志, 由硬件置位, 必须由软件清0。
//-----------------------
sfr CMOD = 0xD9; //PCA 工作模式寄存器。 CIDL - - - CPS2 CPS1 CPS0 ECF 0xxx,x000
/*
CIDL: idle 状态时 PCA 计数器是否继续计数, 0: 继续计数, 1: 停止计数。
CPS2: PCA 计数器脉冲源选择位 2。
CPS1: PCA 计数器脉冲源选择位 1。
CPS0: PCA 计数器脉冲源选择位 0。
CPS2 CPS1 CPS0
0 0 0 系统时钟频率 fosc/12。
0 0 1 系统时钟频率 fosc/2。
0 1 0 Timer0 溢出。
0 1 1 由 ECI/P3.4 脚输入的外部时钟，最大 fosc/2。
1 0 0 系统时钟频率， Fosc/1
1 0 1 系统时钟频率/4，Fosc/4
1 1 0 系统时钟频率/6，Fosc/6
1 1 1 系统时钟频率/8，Fosc/8
ECF: PCA计数器溢出中断允许位, 1--允许 CF(CCON.7) 产生中断。
*/
//-----------------------
sfr CL = 0xE9; //PCA 计数器低位 0000,0000
sfr CH = 0xF9; //PCA 计数器高位 0000,0000
//-----------------------
// 7 6 5 4 3 2 1 0 Reset Value
sfr CCAPM0 = 0xDA; //PCA 模块0 PWM 寄存器 - ECOM0 CAPP0 CAPN0 MAT0 TOG0 PWM0 ECCF0 x000,0000
sfr CCAPM1 = 0xDB; //PCA 模块1 PWM 寄存器 - ECOM1 CAPP1 CAPN1 MAT1 TOG1 PWM1 ECCF1 x000,0000
//ECOMn = 1:允许比较功能。
//CAPPn = 1:允许上升沿触发捕捉功能。
//CAPNn = 1:允许下降沿触发捕捉功能。
//MATn = 1:当匹配情况发生时, 允许 CCON 中的 CCFn 置位。
//TOGn = 1:当匹配情况发生时, CEXn 将翻转。
//PWMn = 1:将 CEXn 设置为 PWM 输出。
//ECCFn = 1:允许 CCON 中的 CCFn 触发中断。
//ECOMn CAPPn CAPNn MATn TOGn PWMn ECCFn
// 0 0 0 0 0 0 0 0x00 未启用任何功能。
// x 1 0 0 0 0 x 0x21 16位CEXn上升沿触发捕捉功能。
// x 0 1 0 0 0 x 0x11 16位CEXn下降沿触发捕捉功能。
// x 1 1 0 0 0 x 0x31 16位CEXn边沿(上、下沿)触发捕捉功能。
// 1 0 0 1 0 0 x 0x49 16位软件定时器。
// 1 0 0 1 1 0 x 0x4d 16位高速脉冲输出。
// 1 0 0 0 0 1 0 0x42 8位 PWM。
//ECOMn CAPPn CAPNn MATn TOGn PWMn ECCFn
// 0 0 0 0 0 0 0 0x00 无此操作
// 1 0 0 0 0 1 0 0x42 普通8位PWM, 无中断
// 1 1 0 0 0 1 1 0x63 PWM输出由低变高可产生中断
// 1 0 1 0 0 1 1 0x53 PWM输出由高变低可产生中断
// 1 1 1 0 0 1 1 0x73 PWM输出由低变高或由高变低都可产生中断
//-----------------------
sfr CCAP0L = 0xEA; //PCA 模块 0 的捕捉/比较寄存器低 8 位。 0000,0000
sfr CCAP0H = 0xFA; //PCA 模块 0 的捕捉/比较寄存器高 8 位。 0000,0000
sfr CCAP1L = 0xEB; //PCA 模块 1 的捕捉/比较寄存器低 8 位。 0000,0000
sfr CCAP1H = 0xFB; //PCA 模块 1 的捕捉/比较寄存器高 8 位。 0000,0000
//-----------------------
// 7 6 5 4 3 2 1 0 Reset Value
sfr PCA_PWM0 = 0xF2; //PCA 模块0 PWM 寄存器。 - - - - - - EPC0H EPC0L xxxx,xx00
sfr PCA_PWM1 = 0xF3; //PCA 模块1 PWM 寄存器。 - - - - - - EPC1H EPC1L xxxx,xx00
//PCA_PWMn: 7 6 5 4 3 2 1 0
// - - - - - - EPCnH EPCnL
//B7-B2: 保留
//B1(EPCnH): 在 PWM 模式下，与 CCAPnH 组成 9 位数。
//B0(EPCnL): 在 PWM 模式下，与 CCAPnL 组成 9 位数。
//--------------------------------------------------------------------------------
//新一代 1T 8051系列 单片机 ADC 特殊功能寄存器
// 7 6 5 4 3 2 1 0 Reset Value
sfr ADC_CONTR = 0xBC; //A/D 转换控制寄存器 ADC_POWER SPEED1 SPEED0 ADC_FLAG ADC_START CHS2 CHS1 CHS0 0000,0000
sfr ADC_RES = 0xBD; //A/D 转换结果高8位 ADCV.9 ADCV.8 ADCV.7 ADCV.6 ADCV.5 ADCV.4 ADCV.3 ADCV.2 0000,0000
sfr ADC_RESL = 0xBE; //A/D 转换结果低2位 ADCV.1 ADCV.0 0000,0000
//--------------------------------------------------------------------------------
//新一代 1T 8051系列 单片机 SPI 特殊功能寄存器
// 7 6 5 4 3 2 1 0 Reset Value
sfr SPCTL = 0xCE; //SPI Control Register SSIG SPEN DORD MSTR CPOL CPHA SPR1 SPR0 0000,0100
sfr SPSTAT = 0xCD; //SPI Status Register SPIF WCOL - - - - - - 00xx,xxxx
sfr SPDAT = 0xCF; //SPI Data Register 0000,0000
//--------------------------------------------------------------------------------
//新一代 1T 8051系列 单片机 IAP/ISP 特殊功能寄存器
sfr IAP_DATA = 0xC2;
sfr IAP_ADDRH = 0xC3;
sfr IAP_ADDRL = 0xC4;
// 7 6 5 4 3 2 1 0 Reset Value
sfr IAP_CMD = 0xC5; //IAP Mode Table 0 - - - - - MS1 MS0 0xxx,xx00
sfr IAP_TRIG = 0xC6;
sfr IAP_CONTR = 0xC7; //IAP Control Register IAPEN SWBS SWRST CFAIL - WT2 WT1 WT0 0000,x000
//--------------------------------------------------------------------------------
/////////////////////////////////////////////////
#endif
串口
uart.h
h展开代码#ifndef UART_H_
#define UART_H_
#include <stc12c5a60s2.h>
void UART_Initialize(void);
void UART_SendString(char *str);
#endif /* UART_H_ */
uart.c
c展开代码#include "uart.h"
/* 串口初始化，晶振11.0592，波特率9600 */
void UART_Initialize(void) //9600bps@11.0592MHz
{
PCON &= 0x7F; // 波特率不倍速
SCON = 0x50; // 8位数据,可变波特率
AUXR |= 0x04; // 独立波特率发生器时钟为Fosc,即1T
BRT = 0xDC; // 设定独立波特率发生器重装值
AUXR |= 0x01; // 串口1选择独立波特率发生器为波特率发生器
AUXR |= 0x10; // 启动独立波特率发生器
}
/* 向串口发送单个字符 */
void UART_SendChar(char ch)
{
SBUF = ch;
while (!TI);
TI = 0;
}
/* 向串口发送字符串 */
void UART_SendString(char *str)
{
while (*str != '\0')
{
SBUF = *str++;
while (!TI);
TI = 0;
}
}
DS18B20
DS18B20.h
h展开代码#ifndef DS18B20_H
#define DS18B20_H
#include <STC12C5A60S2.H>
// DS18B20 IO设置
sbit DS18B20_DATA_PIN = P1 ^ 0;
// 函数声明
extern void DS18B20_Delay(unsigned int delayTime);
extern void DS18B20_WriteByte(unsigned char datax);
extern unsigned char DS18B20_ReadByte(void);
extern bit DS18B20_Init(void);
extern unsigned int DS18B20_GetTemperature(void);
// 变量声明
extern unsigned char temperatureFlag;
#endif // DS18B20_H
DS18B20.c
c展开代码#include "ds18b20.h"
#include <intrins.h>
// 定义变量
unsigned char temperatureFlag = 0;
//****************************************************
// DS18B20延时函数
//****************************************************
void DS18B20_Delay(unsigned int delayTime)
{
unsigned int i;
for (i = 0; i < delayTime; i++)
{
_nop_();
}
}
//****************************************************
// DS18B20写1字节
//****************************************************
void DS18B20_WriteByte(unsigned char datax)
{
unsigned char i;
for (i = 0; i < 8; i++)
{
DS18B20_DATA_PIN = 0;
_nop_(); // 延时>1us
_nop_();
DS18B20_DATA_PIN = datax & 0x01; // 先写低位
datax >>= 1;
DS18B20_Delay(70); // 延时60~120us
DS18B20_DATA_PIN = 1; // 释放总线
_nop_(); // 延时>1us
_nop_();
}
}
//****************************************************
// DS18B20读1字节
//****************************************************
unsigned char DS18B20_ReadByte(void)
{
unsigned char datax, i;
for (i = 0; i < 8; i++)
{
DS18B20_DATA_PIN = 0;
_nop_(); // 延时>1us
_nop_();
DS18B20_DATA_PIN = 1; // 释放总线
_nop_(); // 延时>1us
_nop_();
datax >>= 1;
if (DS18B20_DATA_PIN == 1)
{
datax |= 0x80;
}
else
{
datax &= 0x7F;
}
DS18B20_Delay(70); // 延时60~120us
}
return datax;
}
//****************************************************
// DS18B20初始化
//****************************************************
bit DS18B20_Init(void)
{
bit flagExist = 1;
DS18B20_DATA_PIN = 1; // 释放总线
_nop_(); // 延时>1us
_nop_();
DS18B20_DATA_PIN = 0;
DS18B20_Delay(500); // 延时480~960us
DS18B20_DATA_PIN = 1; // 释放总线
DS18B20_Delay(30); // 延时15~60us
flagExist = DS18B20_DATA_PIN;
DS18B20_Delay(70); // 延时60~240us
DS18B20_DATA_PIN = 1; // 释放总线
return flagExist;
}
//**********************************************************
// 读取温度函数，返回温度的绝对值，并标注temperatureFlag，temperatureFlag=1表示负，temperatureFlag=0表示正
//**********************************************************
unsigned int DS18B20_GetTemperature(void)
{
float temperature;
unsigned char lsb, msb;
unsigned int tempValue;
if (DS18B20_Init() == 0) // 初始化
{
DS18B20_WriteByte(0xCC); // 忽略ROM指令
DS18B20_WriteByte(0x44); // 温度转换指令
if (DS18B20_Init() == 0) // 初始化
{
DS18B20_WriteByte(0xCC); // 忽略ROM指令
DS18B20_WriteByte(0xBE); // 读暂存器指令
lsb = DS18B20_ReadByte(); // 读取到的第一个字节为温度LSB
msb = DS18B20_ReadByte(); // 读取到的第一个字节为温度MSB
tempValue = msb; // 先把高八位有效数据赋于tempValue
tempValue <<= 8; // 把以上8位数据从tempValue低八位移到高八位
tempValue |= lsb; // 两字节合成一个整型变量
if (tempValue > 0xFFF)
{
temperatureFlag = 1; // 温度为负数
tempValue = (~tempValue) + 1;
}
else
{
temperatureFlag = 0; // 温度为正或者0
}
temperature = tempValue * 0.0625; // 得到真实十进制温度值
tempValue = temperature * 10 + 0.5; // 放大十倍，同时进行四舍五入
}
}
return tempValue;
}
使用：
展开代码wendu_now = DS18B20_GetTemperature();//获取温度 扩大了10倍 memset(disp, 0, sizeof(disp)); sprintf(disp, "%d.%dC", wendu_now / 10, wendu_now % 10); OLED_ShowString(0, 0, disp);
PWM
c展开代码
/**********************************
*函数名称：PWM_Init(void)
*输入 ：无
*输出 ：无
*调用说明：外部调用
*函数说明：PWM模块初始化
***********************************/
void PWM_Init(void) {
CCON = 0; //PCA初始化
CMOD = 0x00; //空闲时不计数，不产生中断，时钟源为Sysclk/12，PWM频率大约为4KHz
CL = 0x00; //PCA低8位清零
CH = 0x00; //PCA高8位清零
CCAPM0 = 0x42; //8位PWM模式，无中断
CCAP0H = 0xc0; //PWM0占空比（调节此处值调节PWM占空比）
CCAP0L = 0xc0; //PWM0占空比（调节此处值调节PWM占空比）
CCAPM1 = 0x42; //8位PWM模式，无中断
CCAP1H = 0x40; //PWM1占空比（调节此处值调节PWM占空比）
CCAP1L = 0x40; //PWM1占空比（调节此处值调节PWM占空比）
CR = 1; //启动PCA计数器
}
/**********************************
*函数名称：PWM_SetDutyCycle(unsigned char dutyCycle0, unsigned char dutyCycle1)
*输入 ：占空比输入1 unsigned char dutyCycle0（0-255），占空比输入2 unsigned char dutyCycle1（0-255）
*输出 ：无
*调用说明：外部调用
*函数说明：占空比设置
***********************************/
void PWM_SetDutyCycle(unsigned char dutyCycle0, unsigned char dutyCycle1) {
dutyCycle0 = ~dutyCycle0;
dutyCycle1 = ~dutyCycle1;
CCAP0H = dutyCycle1; //设置比较值
CCAP0L = dutyCycle1;
CCAP1H = dutyCycle0; //设置比较值
CCAP1L = dutyCycle0;
}
定时器0中断
c展开代码void Timer0Init(void) /* 50毫秒@11.0592MHz */
{
AUXR &= 0x7F; /* 定时器时钟12T模式 */
TMOD &= 0xF0; /* 设置定时器模式 */
TMOD |= 0x01; /* 设置定时器模式 */
TL0 = 0x00; /* 设置定时初值 */
TH0 = 0x4C; /* 设置定时初值 */
TF0 = 0; /* 清除TF0标志 */
ET0 = 1; /* 允许定时器0中断 */
TR0 = 0; /* 定时器0开始计时 */
}
void time0_isr()
interrupt 1
{
TL0 = 0x00; /* 设置定时初值 */
TH0 = 0x4C; /* 设置定时初值 */
}

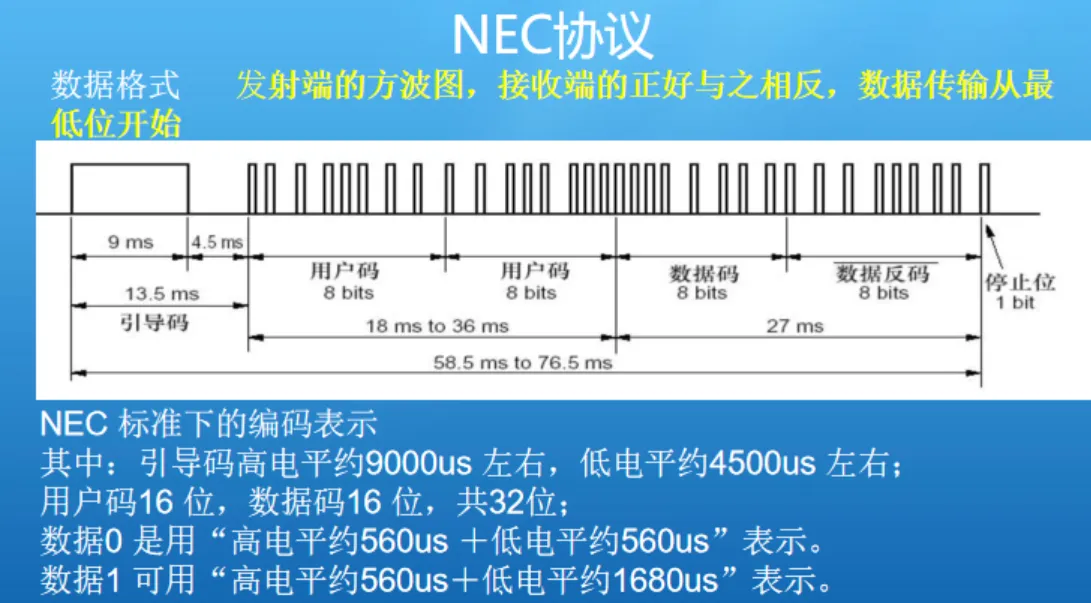

NEC
nec.h
h展开代码#ifndef NEC_IR_H
#define NEC_IR_H
#include <stc12c5a60s2.h>
#include <intrins.h>
// 宏定义和常量
#define MAIN_FOSC 11059200L
// 变量声明
extern unsigned char ir_time; // 检测红外高电平持续时间（脉宽）
extern unsigned char ir_code[4]; // 用于存储分离出来的4个字节的数据（用户码2个字节+键值码2个字节）
extern unsigned char ir_data[33]; // 用于存储红外的33位数据（第一位为引导码用户码16+键值码16）
extern bit ir_process_complete, ir_ok; // 用于标识红外接收和脉宽检测的状态
// 定时器0初始化函数
void Timer0_Init(void);
// 外部中断0初始化函数
void ExternalInterrupt0_Init(void);
// 提取红外数据并进行解码
void DecodeIR(void);
#endif // NEC_IR_H
nec.c
c展开代码#include "nec.h"
sbit IR_RECEIVER = P3 ^ 2; // 红外接收器
// 变量定义
unsigned char ir_time; // 检测红外高电平持续时间（脉宽）
unsigned char ir_code[4]; // 用于存储分离出来的4个字节的数据
unsigned char ir_data[33]; // 用于存储红外的33位数据
bit ir_process_complete, ir_ok; // 用于标识红外接收和脉宽检测的状态
// 定时器0初始化函数
void Timer0_Init(void) {
TMOD = 0x22; // 定时器0和定时器1工作方式2，8位自动重装
TH0 = 0x00;
TL0 = 0x00;
ET0 = 1; // 定时器0中断
TR0 = 1; // 启动定时器0
}
// 外部中断0初始化函数
void ExternalInterrupt0_Init(void) {
IT0 = 1; // 设置外部中断0为跳沿触发方式，来一个下降沿触发一次
EX0 = 1; // 启动外部中断0
}
// 提取红外数据并进行解码
void DecodeIR(void) {
unsigned char i, j, k, cord, value = 0; // 初始化变量
k = 1; // 从第一位脉宽开始取，丢弃引导码脉宽
for (i = 0; i < 4; i++) {
for (j = 0; j < 8; j++) {
cord = ir_data[k]; // 把脉宽存入cord
if (cord > 5) { // 如果脉宽大于某个值，判断为1
value |= 0x80; // 设置最高位为1
}
if (j < 7) {
value >>= 1; // value右移
}
k++; // 每执行一次，脉宽位加1
}
ir_code[i] = value; // 存入数组
value = 0; // 清零value
}
ir_process_complete = 1; // 完成标志
}
// 定时器0中断处理函数
void Timer0Interrupt()
interrupt 1 {
ir_time++;
}
// 外部中断0处理函数
void ExternalInterrupt0() interrupt 0 {
static unsigned char i = 0; // 声明静态变量
static bit start_flag = 0; // 开始储存脉宽标志位
if (start_flag) { // 开始接收脉宽检测
if ((ir_time < 53) && (ir_time >= 32)) {
i = 0; // 如果是引导码
}
ir_data[i] = ir_time; // 存入数组
ir_time = 0; // 清零
i++; // 计数脉宽
if (i == 33) { // 是否存入34次
ir_ok = 1; // 脉宽检测完毕
i = 0; // 清零
}
} else {
ir_time = 0; // 引导码开始
start_flag = 1; // 标志位置1
}
}
使用注意： 初始化：
c展开代码 CCAPM1 = 0x42; //8位PWM模式，无中断
CCAP1H = 0x40; //PWM1占空比（调节此处值调节PWM占空比）
CCAP1L = 0x40; //PWM1占空比（调节此处值调节PWM占空比）
//nec
Timer0_Init(); //定时器0初始化
ExternalInterrupt0_Init(); //外部中断0初始化
在while1里解码：
c展开代码 while (1) {
if (ir_ok) //判断脉宽是否检测完毕
{
DecodeIR(); //根据脉宽解码出4个字节的数据
ir_ok = 0; //重新等待脉宽检测
if (ir_process_complete) //判断是否解码完毕
{
UART_SendChar(ir_code[0]);
UART_SendChar(ir_code[1]);
UART_SendChar(ir_code[2]);
UART_SendChar(ir_code[3]);
ir_process_complete = 0;
}
}
}
eeprom flash

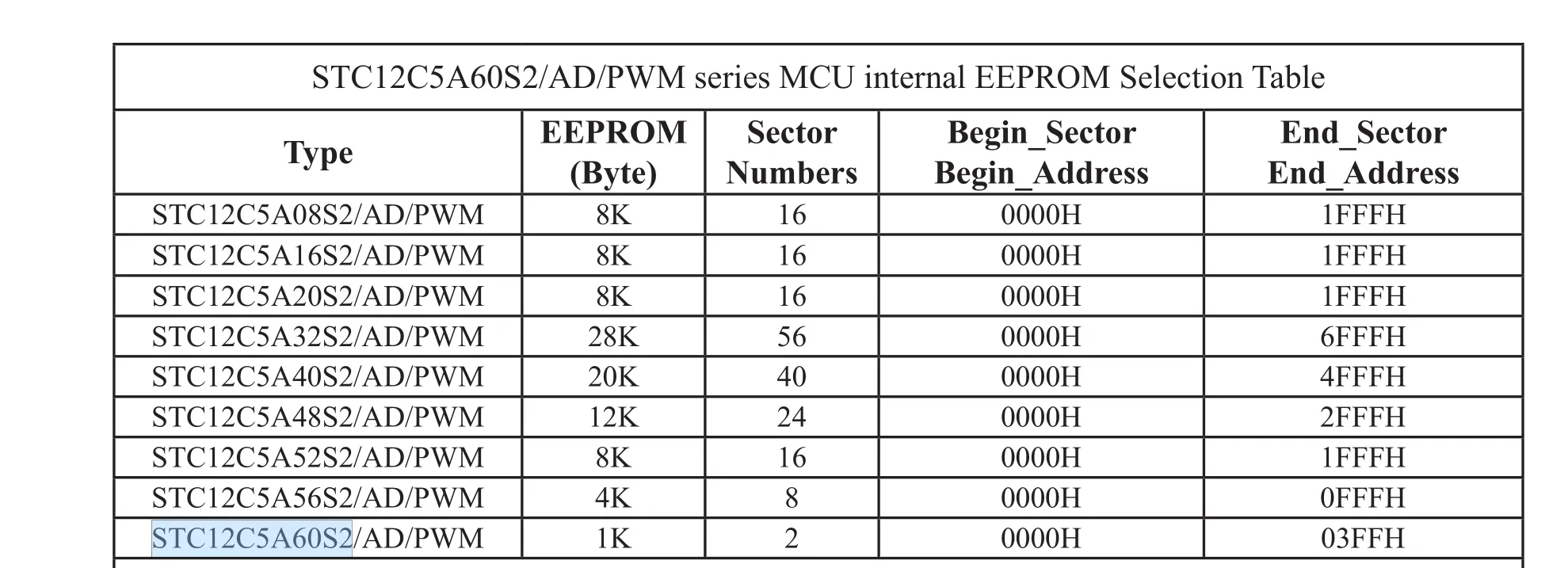

有1K：
eeprom.h
h展开代码#ifndef __eeprom_H__
#define __eeprom_H__
#include <stc12c5a60s2.h>
#include <intrins.h>
//void Delay(uchar n);
void IapIdle();
uchar IapReadByte(uint addr);
void IapProgramByte(uint addr, uchar dat);
void IapEraseSector(uint addr);
#endif
eeprom.c
c展开代码#include "EEPROM.H"
/*Define ISP/IAP/EEPROM command*/
#define CMD_IDLE 0 //Stand-By
#define CMD_READ 1 //Byte-Read
#define CMD_PROGRAM 2 //Byte-Program
#define CMD_ERASE 3 //Sector-Erase
/*Define ISP/IAP/EEPROM operation const for IAP_CONTR*/
//#define ENABLE_IAP 0x80 //if SYSCLK<30MHz
//#define ENABLE_IAP 0x81 //if SYSCLK<24MHz
//#define ENABLE_IAP 0x82 //if SYSCLK<20MHz
#define ENABLE_IAP 0x83 //if SYSCLK<12MHz
//#define ENABLE_IAP 0x84 //if SYSCLK<6MHz
//#define ENABLE_IAP 0x85 //if SYSCLK<3MHz
//#define ENABLE_IAP 0x86 //if SYSCLK<2MHz
//#define ENABLE_IAP 0x87 //if SYSCLK<1MHz
/*----------------------------
Software delay function
---------------------------
void Delay(uchar n)
{
uint x;
while (n--)
{
x = 0;
while (++x);
}
} -*/
/*----------------------------
Disable ISP/IAP/EEPROM function
Make MCU in a safe state
该函数用于禁用ISP/IAP/EEPROM操作，确保MCU处于安全状态。
----------------------------*/
void IapIdle()
{
IAP_CONTR = 0; // 关闭IAP功能
IAP_CMD = 0; // 清除命令，使其进入空闲状态
IAP_TRIG = 0; // 清除触发寄存器
IAP_ADDRH = 0x80; // 数据指针指向非EEPROM区域
IAP_ADDRL = 0; // 清除IAP地址以防止误用
}
/*----------------------------
Read one byte from ISP/IAP/EEPROM area
Input: addr (ISP/IAP/EEPROM address)
Output:Flash data
该函数用于从ISP/IAP/EEPROM区域读取一个字节的数据。
----------------------------*/
uchar IapReadByte(uint addr)
{
uchar dat;
IAP_CONTR = ENABLE_IAP; // 打开IAP功能，并设置等待时间
IAP_CMD = CMD_READ; // 设置ISP/IAP/EEPROM读取命令
IAP_ADDRL = addr; // 设置ISP/IAP/EEPROM地址低位
IAP_ADDRH = addr >> 8; // 设置ISP/IAP/EEPROM地址高位
IAP_TRIG = 0x5a; // 发送触发命令1 (0x5a)
IAP_TRIG = 0xa5; // 发送触发命令2 (0xa5)
_nop_(); // MCU将在此保持，直到ISP/IAP/EEPROM操作完成
dat = IAP_DATA; // 读取ISP/IAP/EEPROM数据
_nop_();
_nop_();
IapIdle(); // 关闭ISP/IAP/EEPROM功能
return dat; // 返回Flash数据
}
/*----------------------------
Program one byte to ISP/IAP/EEPROM area
Input: addr (ISP/IAP/EEPROM address)
dat (ISP/IAP/EEPROM data)
Output:-
该函数用于向ISP/IAP/EEPROM区域写入一个字节的数据。
----------------------------*/
void IapProgramByte(uint addr, uchar dat)
{
IAP_CONTR = ENABLE_IAP; // 打开IAP功能，并设置等待时间
IAP_CMD = CMD_PROGRAM; // 设置ISP/IAP/EEPROM编程命令
IAP_ADDRL = addr; // 设置ISP/IAP/EEPROM地址低位
IAP_ADDRH = addr >> 8; // 设置ISP/IAP/EEPROM地址高位
IAP_DATA = dat; // 写入ISP/IAP/EEPROM数据
IAP_TRIG = 0x5a; // 发送触发命令1 (0x5a)
IAP_TRIG = 0xa5; // 发送触发命令2 (0xa5)
_nop_();
_nop_();
IapIdle(); // 关闭ISP/IAP/EEPROM功能
}
/*----------------------------
Erase one sector area
Input: addr (ISP/IAP/EEPROM address)
Output:-
该函数用于擦除一个扇区的数据。
----------------------------*/
void IapEraseSector(uint addr)
{
IAP_CONTR = ENABLE_IAP; // 打开IAP功能，并设置等待时间
IAP_CMD = CMD_ERASE; // 设置ISP/IAP/EEPROM擦除命令
IAP_ADDRL = addr; // 设置ISP/IAP/EEPROM地址低位
IAP_ADDRH = addr >> 8; // 设置ISP/IAP/EEPROM地址高位
IAP_TRIG = 0x5a; // 发送触发命令1 (0x5a)
IAP_TRIG = 0xa5; // 发送触发命令2 (0xa5)
_nop_();
_nop_();
IapIdle(); // 关闭ISP/IAP/EEPROM功能
}
/*
void main()
{
uint i;
P1 = 0xfe; //1111,1110 System Reset OK
Delay(10); //Delay
IapEraseSector(IAP_ADDRESS); //Erase current sector
for (i=0; i<512; i++) //Check whether all sector data is FF
{
if (IapReadByte(IAP_ADDRESS+i) != 0xff)
goto Error; //If error, break
}
P1 = 0xfc; //1111,1100 Erase successful
Delay(10); //Delay
for (i=0; i<512; i++) //Program 512 bytes data into data flash
{
IapProgramByte(IAP_ADDRESS+i, (uchar)i);
}
P1 = 0xf8; //1111,1000 Program successful
Delay(10); //Delay
for (i=0; i<512; i++) //Verify 512 bytes data
{
if (IapReadByte(IAP_ADDRESS+i) != (uchar)i)
goto Error; //If error, break
}
P1 = 0xf0; //1111,0000 Verify successful
while (1);
Error:
P1 = 0xff; //0xxx,xxxx IAP operation fail
while (1);
} */
main里面使用：
c展开代码#define IAP_ADDRESS1 0x0100 /* 起始地址 */
IapEraseSector(IAP_ADDRESS1);
IapProgramByte(IAP_ADDRESS1, 0x37); /* 写入数据 */
delayms(100);
datx = IapReadByte(IAP_ADDRESS1); /* 读取用户密码个数 */
UART_SendChar(datx);
注意了，写入之前要擦除：
展开代码IapEraseSector(IAP_ADDRESS1); IapProgramByte(IAP_ADDRESS1, 0x37); /* 写入数据 */
读取就随时读取：
展开代码delayms(100); datx = IapReadByte(IAP_ADDRESS1); /* 读取用户密码个数 */
如果对你有用的话，可以打赏哦
打赏
本文作者:Dong
本文链接:
版权声明:本博客所有文章除特别声明外，均采用 CC BY-NC。本作品采用《知识共享署名-非商业性使用 4.0 国际许可协议》进行许可。您可以在非商业用途下自由转载和修改，但必须注明出处并提供原作者链接。 许可协议。转载请注明出处！
目录
