【TB作品】步进电机控制器，ATMEGA16单片机，Proteus仿真

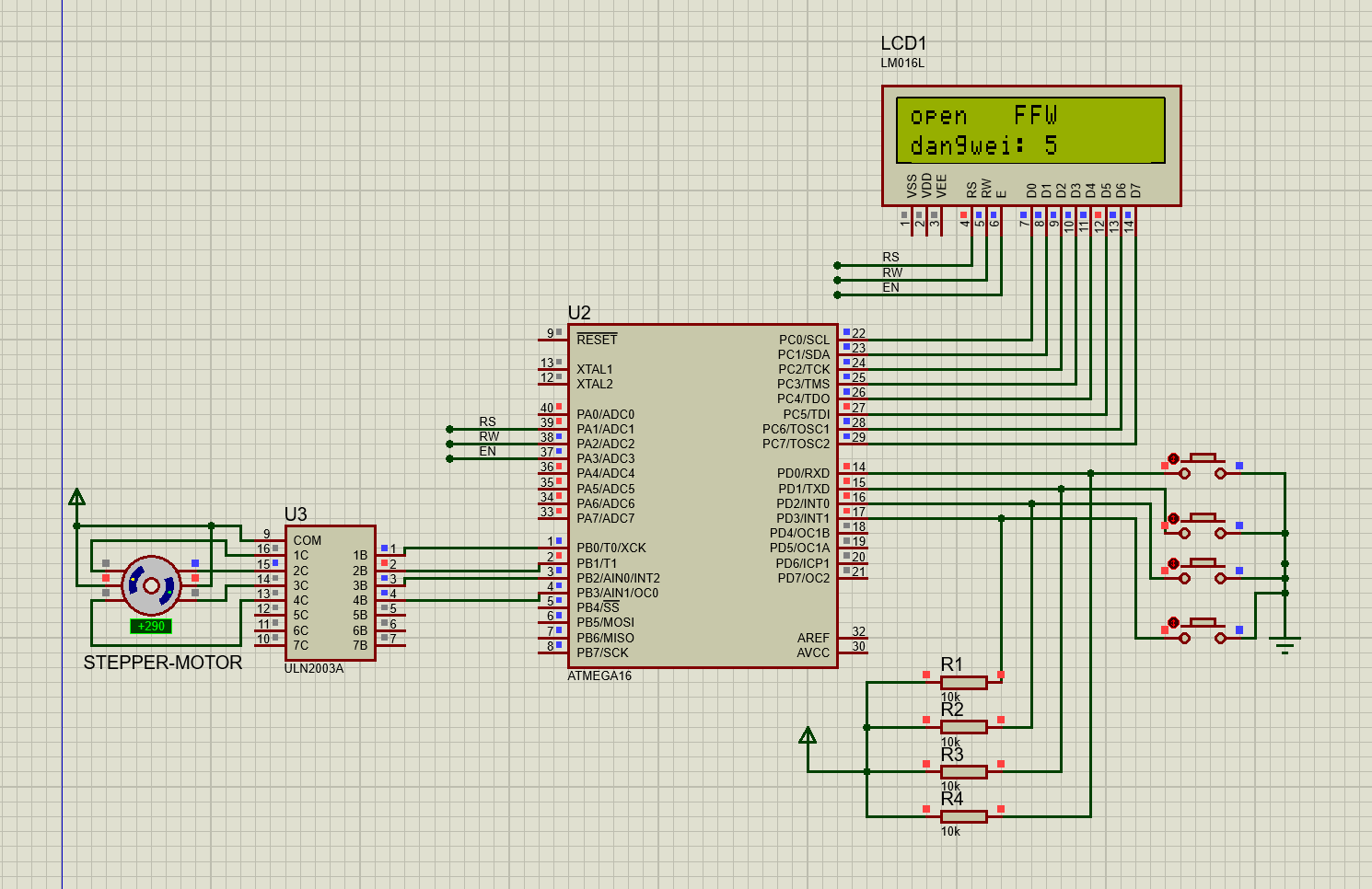

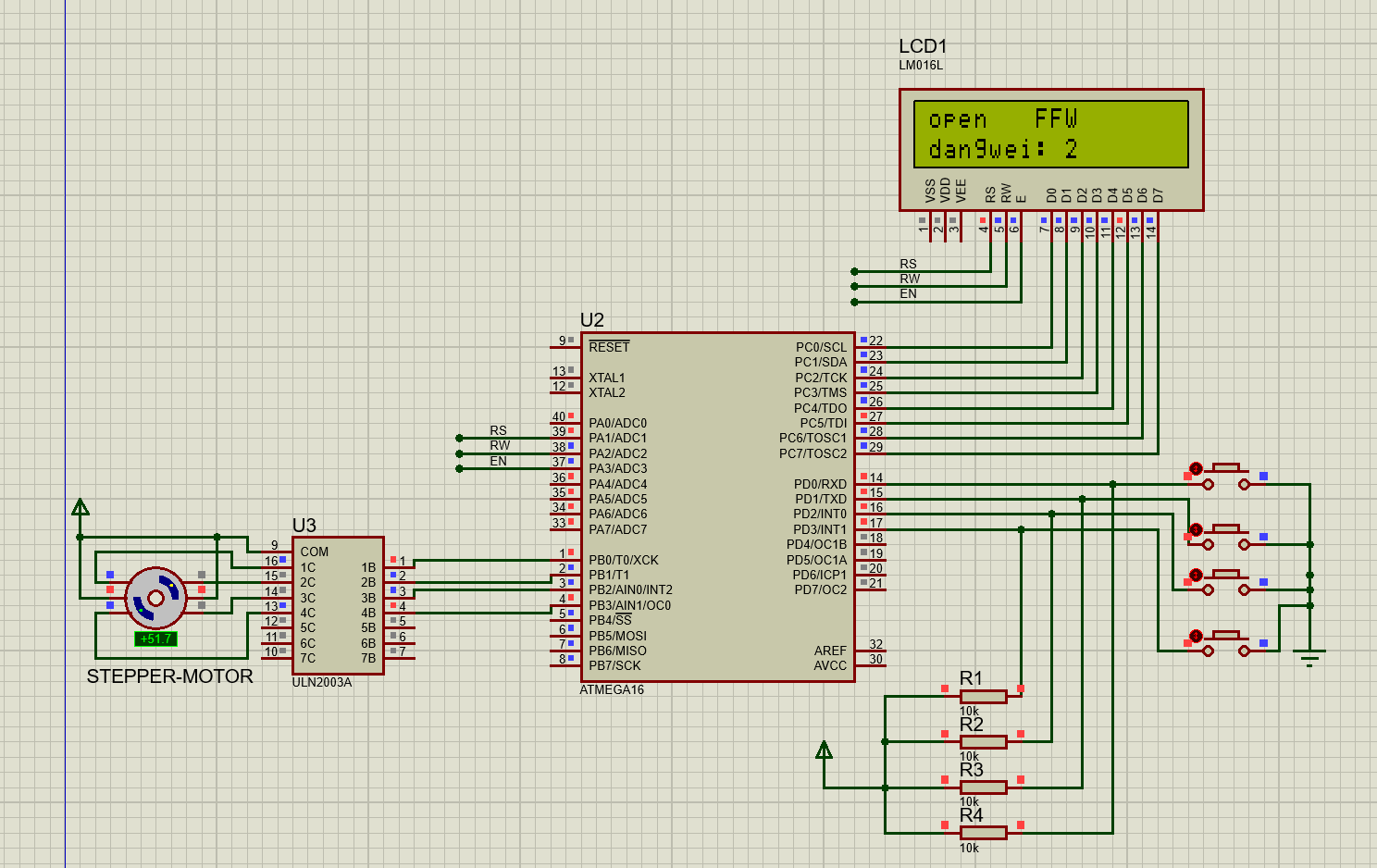

硬件就是步进电机和按键和lcd1602
lcd1602显示档位
按键1 开始或者停止转动
按键2 加档位
按键3 减档位
按键4 正反转切换

在这里插入图片描述

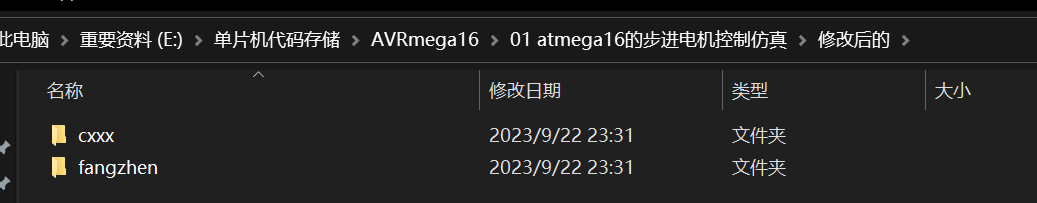

仿真和c程序

在这里插入图片描述

基于AVR单片机的步进电机控制系统

项目简介

本项目是基于AVR ATmega16单片机的步进电机控制系统，通过按键控制步进电机的启动、停止、档位调节和转动方向，并在LCD1602显示屏上显示当前系统状态。此系统主要用于学习和演示步进电机的基本控制方法。

硬件部分

步进电机：用于演示电机控制的基本操作。
LCD1602显示屏：用于显示电机状态、转动方向和当前档位。
按键：四个按键分别用于控制电机的启动/停止、增加档位、减少档位和改变转动方向。
AVR ATmega16单片机：控制核心，执行电机控制逻辑和按键处理。

软件部分

整个系统的软件逻辑由C语言编写，并通过AVR编译器进行编译。主要的功能模块包括电机控制、按键扫描和LCD显示。

主程序

主程序如下所示：

c
展开代码
#include <iom16v.h>
#include <macros.h>
#include "lcd1602.h"
void display(void) {
    unsigned char buffer[16];
    unsigned char cnt = 0;
    if (open == 1) {
        LCD_write_str(0, 0, "open ");
    } else {
        LCD_write_str(0, 0, "close");
    }
    if (dir == 0) {
        LCD_write_str(7, 0, "FFW");
    } else {
        LCD_write_str(7, 0, "REV");
    }
    LCD_write_str(0, 1, "dangwei:");
    cnt = 0;
    buffer[cnt++] = '0' + dangwei;
    buffer[cnt++] = ' ';
    buffer[cnt++] = 0;
    LCD_write_str(9, 1, buffer);
}
void main(void) {
    delay_nms(100);
    LCD_init();
    DDRB = 0xFF;
    DDRD &= 0xF0;
    display();
    while (1) {
        if (open == 1) {
            if (dir == 0) {
                j++;
                if (j >= 8) j = 0;
                PORTB = FFW[j];
                delay_nms(yanshi);
            } else {
                j++;
                if (j >= 8) j = 0;
                PORTB = REV[j];
                delay_nms(yanshi);
            }
        }
        if ((PIND & 0x01) == 0) {
            open = !open;
            if (open == 0) {
                dangwei = 0;
                yanshi = map[dangwei];
            } else {
                yanshi = map[dangwei];
            }
            display();
            while ((PIND & 0x01) == 0);
        }
        if ((PIND & 0x02) == 0) {
            if (dangwei < 7) dangwei++;
            yanshi = map[dangwei];
            display();
            while ((PIND & 0x02) == 0);
        }
        if ((PIND & 0x04) == 0) {
            if (dangwei > 0) dangwei--;
            yanshi = map[dangwei];
            if (dangwei == 0) open = 0;
            display();
            while ((PIND & 0x04) == 0);
        }
        if ((PIND & 0x08) == 0) {
            dir = !dir;
            display();
            while ((PIND & 0x08) == 0);
        }
    }
}

功能实现

电机控制

程序中通过定义两个数组 FFW[] 和 REV[]，分别存储了正转和反转的步进序列。在 main 循环中，根据电机的开关状态和方向，选择相应的序列输出到 PORTB，实现步进电机的控制。

按键扫描

按键连接到 PORTD 的低四位，通过读取 PIND 的状态检测按键是否按下。每个按键对应不同的功能：

按键1：开关电机。
按键2：增加档位。
按键3：减少档位。
按键4：切换方向。

显示模块

显示模块通过 LCD_write_str 函数将电机的状态、档位和方向显示在 LCD1602 屏幕上。

总结

本项目通过简单的硬件连接和基础的C语言编程，实现了步进电机的控制。对于学习单片机和步进电机控制的初学者，是一个很好的入门项目。通过这个项目，可以了解步进电机的工作原理、单片机的I/O控制和LCD1602的使用方法。
