使用 MSP430 单片机读取 SHT30 传感器并显示数据

作品功能

本文介绍了如何使用 MSP430 单片机读取 SHT30 温湿度传感器的数据，并通过 OLED 屏幕显示实时的温度和湿度信息。通过此项目，您将学习如何配置 MSP430 的 I2C 接口、读取 SHT30 传感器的数据以及使用 OLED 显示屏显示信息。

作品的硬件材料

1. MSP430 单片机

   • 用于控制和处理数据的核心组件。

2. SHT30 温湿度传感器

   • 用于测量环境的温度和湿度。

3. OLED 显示屏

   • 用于显示温度和湿度信息。

4. 连接线

   • 用于连接各个电子元器件。

5. 电源

   • 为电路提供必要的电力。

电子元器件如何连接

1. SHT30 传感器与 MSP430 的连接

   • SCL（时钟线） 连接到 MSP430 的 P1.2 引脚。

   • SDA（数据线） 连接到 MSP430 的 P1.1 引脚。

   • VCC 连接到电源的 3.3V。

   • GND 连接到电源的 GND。

2. OLED 显示屏与 MSP430 的连接

   • SCL（时钟线） 连接到 MSP430 的 P2.0 引脚。

   • SDA（数据线） 连接到 MSP430 的 P2.1 引脚。

   • VCC 连接到电源的 3.3V。

   • GND 连接到电源的 GND。

代码分析

该程序的主要功能包括初始化 I2C 接口、读取 SHT30 传感器的数据，并通过 OLED 显示屏显示读取到的温湿度值。以下是主要代码段的解释：

1. I2C 初始化和基本操作

   c
   展开代码
   void IIC_Init(void) {
       SCL_OUT;
       SDA_OUT;
       SCL_1;
       SDA_1;
   }
   void IIC_Start(void) {
       SDA_OUT;
       SDA_1;
       SCL_1;
       delay_us(20);
       SDA_0;
       delay_us(20);
       SCL_0;
       delay_us(20);
   }
   void IIC_Stop(void) {
       SDA_OUT;
       SCL_0;
       SDA_0;
       delay_us(20);
       SCL_1;
       delay_us(20);
       SDA_1;
       delay_us(20);
   }


2. 读取传感器数据并显示

   c
   展开代码
   int main(void) {
       unsigned char dis[10];
       WDTCTL = WDTPW + WDTHOLD;
       if (CALBC1_1MHZ == 0xFF) {
           while (1);
       }
       DCOCTL = 0;
       BCSCTL1 = CALBC1_1MHZ;
       DCOCTL = CALDCO_1MHZ;
       OLED_Init();
       OLED_ShowString(0, 0, "SHT30:");
       IIC_Init();
       delay_ms(50);
       while (1) {
           IIC_Start();
           IIC_Send_Byte(SHT30W);
           while (IIC_Wait_Ack());
           IIC_Send_Byte(0x22);
           while (IIC_Wait_Ack());
           IIC_Send_Byte(0x20);
           while (IIC_Wait_Ack());
           delay_ms(2);
           IIC_Start();
           IIC_Send_Byte(SHT30W);
           while (IIC_Wait_Ack());
           IIC_Send_Byte(0xe0);
           while (IIC_Wait_Ack());
           IIC_Send_Byte(0x00);
           while (IIC_Wait_Ack());
           temp = (BUFt[0] << 8) | BUFt[1];
           humi = (BUFt[3] << 8) | BUFt[4];
           temp = (u16) (175 * (float) temp / 65535 - 45);
           humi = (u16) (100 * (float) humi / 65535);
           delay_ms(10);
           dis[0] = temp % 100 / 10 + '0';
           dis[1] = temp % 10 + '0';
           dis[2] = 'C';
           dis[3] = 0;
           OLED_ShowString(0, 2, dis);
           dis[0] = humi % 100 / 10 + '0';
           dis[1] = humi % 10 + '0';
           dis[2] = '%';
           dis[3] = 0;
           OLED_ShowString(0, 4, dis);
           delay_ms(200);
       }
   }


成功地实现了 MSP430 单片机与 SHT30 温湿度传感器之间的 I2C 通信，并将读取到的温湿度数据实时显示在 OLED 屏幕上。

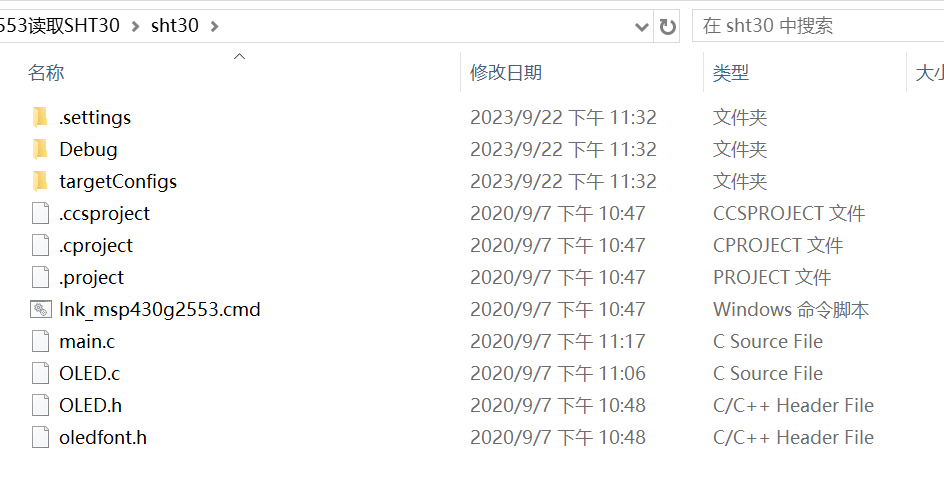

全部代码

cpp
展开代码
https://docs.qq.com/sheet/DUEdqZ2lmbmR6UVdU?tab=BB08J2
