使用MSP430制作一个简单电子琴

作品功能

这个项目基于MSP430单片机，实现了一个简单的电子琴。通过按键输入，电子琴可以发出对应的音符声音。具体功能包括：

1. 按下按键时发出对应音符的声音。

2. 松开按键时停止发声。

3. 支持C调低音、中音和高音。

硬件材料

1. MSP430 单片机

2. 蜂鸣器

3. 矩阵键盘

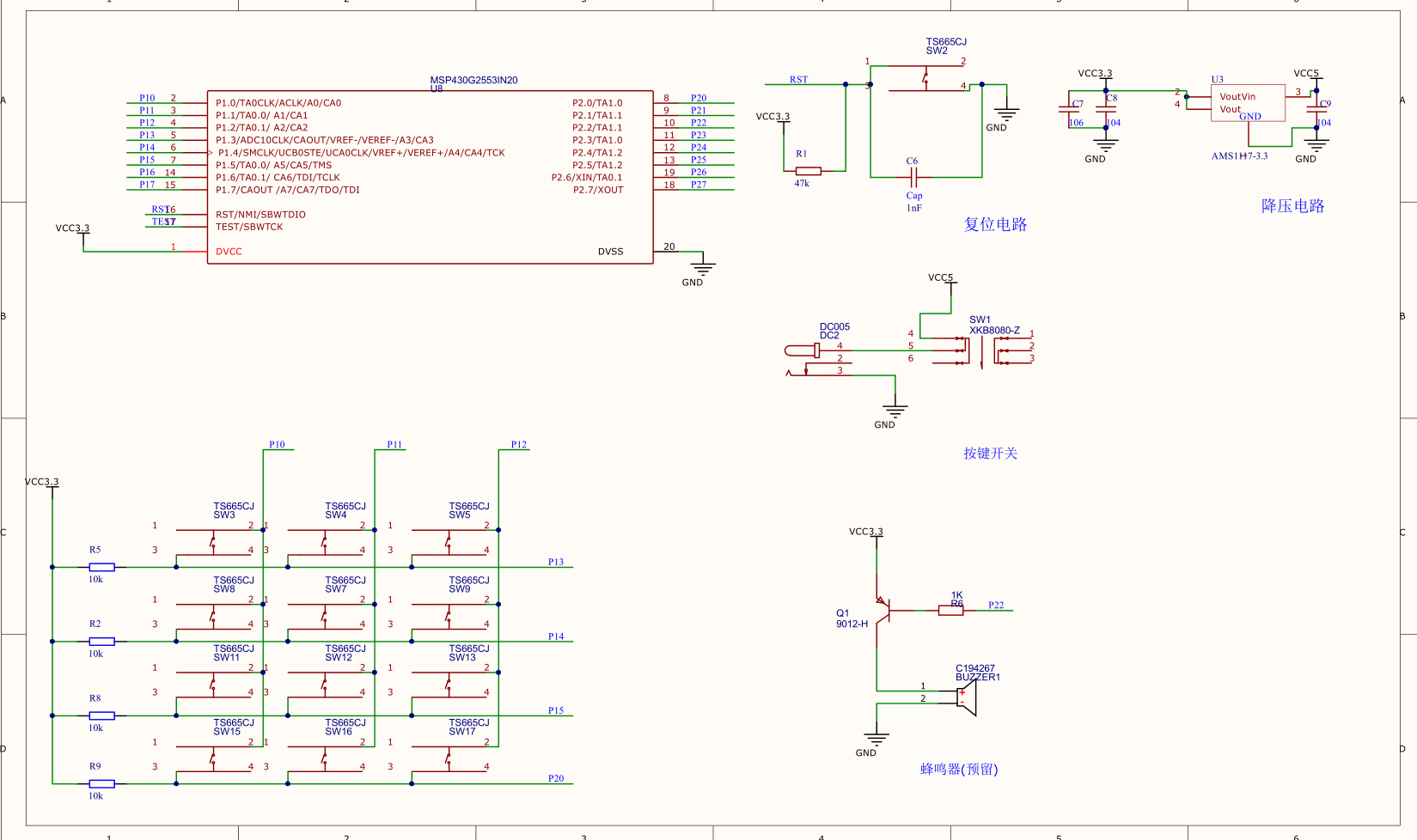

电子元器件如何连接

按键

• 按键1 接 P1.3

• 按键2 接 P1.4

• 按键3 接 P1.5

• 按键4 接 P2.0

• 其他按键 P1.0 P1.1 P1.2

蜂鸣器

• 蜂鸣器控制引脚 接 P2.2

代码讲解

1. 宏定义和函数声明

定义了延时函数和不同音调的频率宏，提供了音符与频率之间的映射。

c
展开代码
#include <msp430.h>
#define SYSCLK  1000000
#define CPU_F   ( (double) 1000000)
#define delay_us(x) __delay_cycles((long)(CPU_F * (double)x / 1000000.0))
#define delay_ms(x) __delay_cycles((long)(CPU_F * (double)x / 1000.0))
#define L1  262
#define L2  286
#define L3  311
#define L4  349
#define L5  392
#define L6  440
#define L7  494
#define Z1  523
#define Z2  587
#define Z3  659
#define Z4  698
#define Z5  784
#define Z6  880
#define Z7  987
#define H1  1046
#define H2  1174
#define H3  1318
#define H4  1396
#define H5  1567
#define H6  1760
#define H7  1975
#define IN1 (P1IN & BIT3)
#define IN2 (P1IN & BIT4)
#define IN3 (P1IN & BIT5)
#define IN4 (P2IN & BIT0)
const char map[] = { 12, 9, 6, 3, 11, 8, 5, 2, 10, 7, 4, 1 };
int fre_st[] = { L1, L2, L3, L4, L5, L6, L7, Z1, Z2, Z3, Z4, Z5, Z6, Z7, H1, H2, H3, H4, H5, H6, H7 };

2. 主函数

初始化系统时钟、按键、蜂鸣器等模块。通过循环检测按键输入，根据按键播放对应的音调。按下按键时蜂鸣器发声，松开按键时停止发声。

c
展开代码
int main(void) {
    char key;
    WDTCTL = WDTPW + WDTHOLD; // Stop WDT
    if (CALBC1_1MHZ == 0xFF) { // If calibration constant erased
        while (1); // do not load, trap CPU!!
    }
    DCOCTL = 0; // Select lowest DCOx and MODx settings
    BCSCTL1 = CALBC1_1MHZ; // Set range
    DCOCTL = CALDCO_1MHZ; // Set DCO step + modulation
    // 定时器中断初始化
    CCTL0 = CCIE; // CCR0 interrupt enabled
    CCR0 = 0;
    TACTL = TASSEL_2 + MC_0; // SMCLK, upmode
    // 键盘引脚初始化
    P1SEL = 0;
    P1DIR |= (BIT0 + BIT1 + BIT2); // P1.0, P1.1, P1.2是输出
    P1OUT |= (BIT0 + BIT1 + BIT2); // P1.0, P1.1, P1.2输出高电平
    P1DIR &= ~(BIT3 + BIT4 + BIT5);
    P1REN |= (BIT3 + BIT4 + BIT5);
    P1OUT |= (BIT3 + BIT4 + BIT5);
    P2DIR &= ~(BIT0);
    P2REN |= (BIT0);
    P2OUT |= (BIT0);
    // 蜂鸣器引脚初始化
    P2DIR |= BIT2; // P2.2 output
    P2SEL |= BIT2; // P2.2 for TA1.1 output
    while (1) {
        key = get_key(); // 获取按键
        if (key) {
            key = map[key - 1];
            TA1CCR0 = SYSCLK / fre_st[key - 1]; // 选一个频率
            TA1CTL = TASSEL_2 + MC_1; // SMCLK, up mode
        } else {
            TA1CTL = TASSEL_2 + MC_0; // 停止蜂鸣器
        }
    }
}

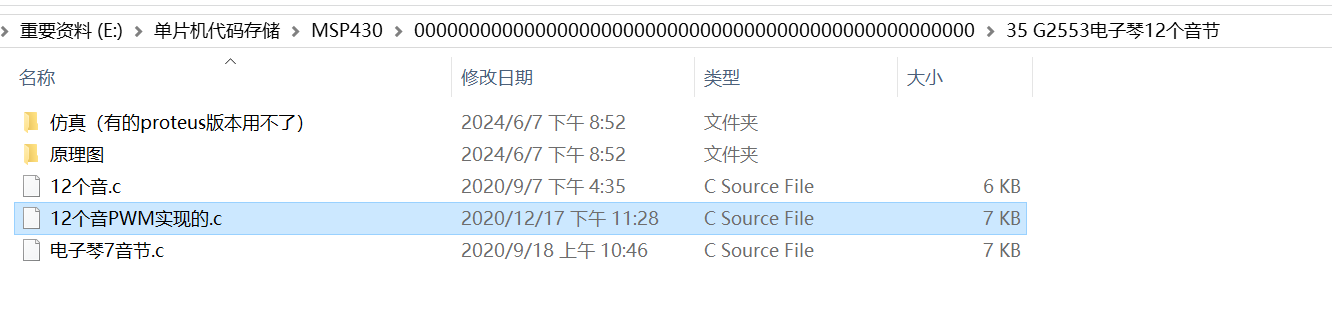

全部代码

cpp
展开代码
https://docs.qq.com/sheet/DUEdqZ2lmbmR6UVdU?tab=BB08J2
