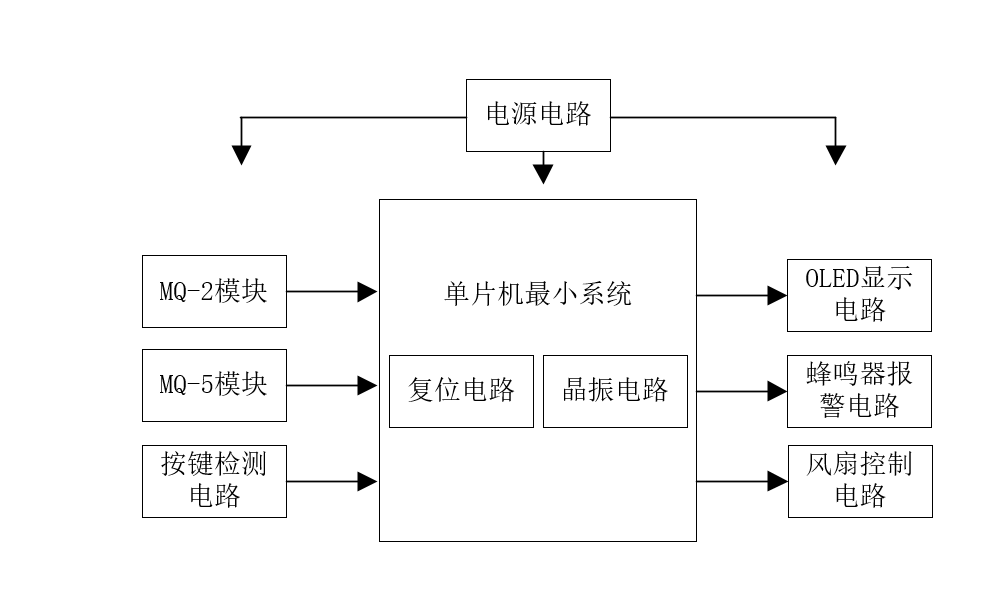

功能

//家用可燃气体监测报警器

//硬件：MQ-2 MQ5 OLED 蜂鸣器 按键 风扇

//1 OLED显示天然气、液化气浓度

//2 OLED显示可燃气体报警临界值

//3 2个按键用于修改可燃气体报警临界值

//4 MQ2检测到的浓度或者MQ7检测到的浓度 高于临界值时，蜂鸣器报警+风扇打开

//line:

//mq2 vcc-3.3v gnd-gnd data-p6.0

//mq5 vcc-3.3v gnd-gnd data-p6.1

//oled vcc-3.3v gnd-gnd scl-p2.0 sda-p2.2

//buzzer vcc-3.3v gnd-gnd data-p3.6

//fan vcc-3.3v gnd-gnd data-p3.5

//key1-p1.1 key2-p2.1 nocare

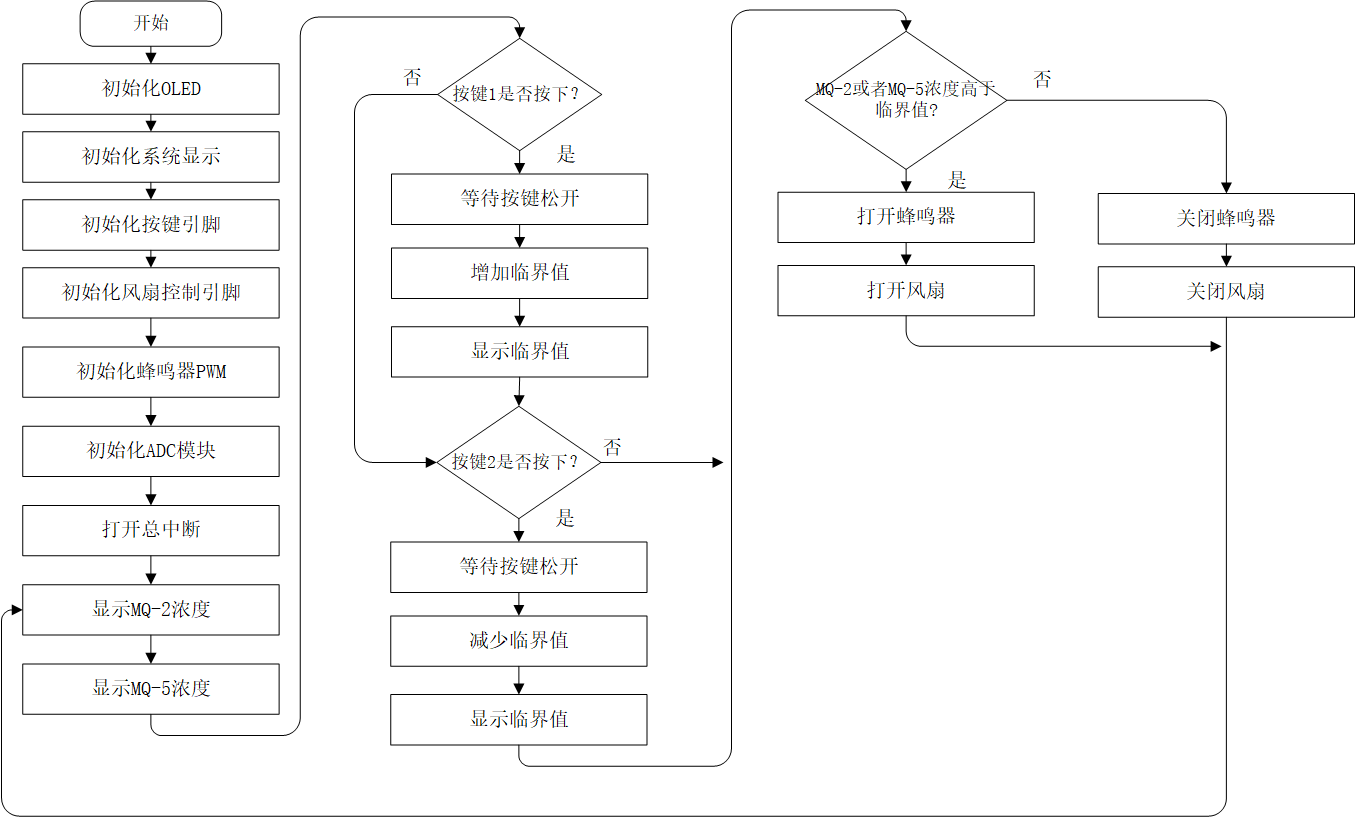

部分程序

cpp
展开代码
int main(void)
{
    unsigned char dis[10];
    unsigned char time_cyc = 0;
    int set_value = 50;  //设置临界值
    int adc_prec[4];  //adc结果的百分比结果
    WDTCTL = WDTPW + WDTHOLD; /* Stop WDT */
    /* 初始化显示 */
    OLED_Init(); /* OLED初始化 */
    OLED_ShowString(0, 0, "MQ-2:");
    OLED_ShowString(0, 2, "MQ-5:");
    OLED_ShowString(0, 4, " SET:");
    dis[0] = set_value % 100 / 10 + '0';
    dis[1] = set_value % 10 + '0';
    dis[2] = 37;                     //这表示百分号
    dis[3] = 0;
    OLED_ShowString(8 * 6, 4, dis);
    /*按键端口 */
    P1DIR &= ~BIT1;
    P1SEL &= ~BIT1;
    P1REN |= BIT1;
    P1OUT |= BIT1;
    P2DIR &= ~BIT1;
    P2SEL &= ~BIT1;
    P2REN |= BIT1;
    P2OUT |= BIT1;
    /* 风扇端口 P35 */
    P3DIR |= BIT5;
    /* 蜂鸣器端口P3.6  PWM 频率是(1MHZ/1000)   占空比是TBCCR6/TBCCR0 */
    P3SEL |= BIT6;                       // P3.5-7.6 option select
    _EINT();
    while (1)
    {
        //显示MQ2 MQ5
        delay_ms(10);
        time_cyc = (time_cyc + 1) % 10;
        if (time_cyc == 1) /* 10 个10ms执行一次 */
        {
            adc_prec[0] = (int) ((float) (ADCresults[0]) * 1.0 / 4096.0 * 100); //结果转化成百分比
            dis[0] = adc_prec[0] % 100 / 10 + '0';
            dis[1] = adc_prec[0] % 10 + '0';
            dis[2] = 37;                     //这表示百分号
            dis[3] = 0;
            OLED_ShowString(8 * 6, 0, dis);//第一排显示MQ2
            adc_prec[1] = (int) ((float) (ADCresults[1]) * 1.0 / 4096.0 * 100); //结果转化成百分比
            dis[0] = adc_prec[1] % 100 / 10 + '0';
            dis[1] = adc_prec[1] % 10 + '0';
            dis[2] = 37;                     //这表示百分号
            dis[3] = 0;
            OLED_ShowString(8 * 6, 2, dis);//第一排显示MQ5
        }
        //按键1检测处理
        if (!(P1IN & BIT1))
        {
            while (!(P1IN & BIT1))
                ;
            if (set_value < 95)
                set_value += 1;                     //临界值加1
            adc_prec[0] = (int) ((float) (ADCresults[0]) * 1.0 / 4096.0 * 100); //结果转化成百分比
            dis[0] = set_value % 100 / 10 + '0';
            dis[1] = set_value % 10 + '0';
            dis[2] = 37;                     //这表示百分号
            dis[3] = 0;
            OLED_ShowString(8 * 6, 4, dis);
        }
        //按键2检测处理
        if (!(P2IN & BIT1))
        {
            while (!(P2IN & BIT1))
                ;
            if (set_value > 5)
                set_value -= 1;                     //临界值-1
            adc_prec[0] = (int) ((float) (ADCresults[0]) * 1.0 / 4096.0 * 100); //结果转化成百分比
            dis[0] = set_value % 100 / 10 + '0';
            dis[1] = set_value % 10 + '0';
            dis[2] = 37;                     //这表示百分号
            dis[3] = 0;
            OLED_ShowString(8 * 6, 4, dis);
        }
        //临界值判断
        if (adc_prec[0] > set_value || adc_prec[1] > set_value) //MQ2>临界值  或者 MQ7>临界值
        {
            TBCCR6 = 500; //打开蜂鸣器
            P3OUT &= ~BIT5;//打开风扇
        }
        else
        {
            TBCCR6 = 0; //关闭打开蜂鸣器
            P3OUT |= BIT5;//关闭风扇
        }
    }
}
#pragma vector=ADC12_VECTOR
__interrupt void ADC12ISR(void)
{
    switch (__even_in_range(ADC12IV, 34))
    {
    case 12:                                  // Vector 12:  ADC12IFG3
        ADCresults[0] = ADC12MEM0;         // Move A0 results, IFG is cleared
        ADCresults[1] = ADC12MEM1;         // Move A1 results, IFG is cleared
        ADCresults[2] = ADC12MEM2;         // Move A2 results, IFG is cleared
        ADCresults[3] = ADC12MEM3;         // Move A3 results, IFG is cleared
    default:
        break;
    }
}

全部程序
