硬件

MSP430F5529开发板+7针0.96寸OLED

/*

• OLED引脚分配 绿色板子

• DO(SCLK)------P4.3

• D1(DATA)------P4.0

• RES-----------P3.7

• DC------------P8.2

• CS------------P8.1

*/

程序功能

该程序是一个用C语言编写的，用于msp430f5529微控制器上的简单电子秒表应用。它使用OLED显示屏显示经过的时间，并允许用户通过两个按钮来控制开始/暂停计时以及存储并显示过往的计时结果。以下是程序的主要功能概述：

1. 初始化时钟：initClock()函数配置微控制器的时钟系统，设置DCO（数字控制振荡器）以得到8MHz的系统时钟频率，这为程序的定时提供基础。

2. 硬件设置：

   • 配置了OLED显示屏的接口引脚。

   • 设置了两个按键输入（P1.1和P2.1），用于控制秒表的开始/暂停和存储计时结果。

3. 显示功能：display()函数在OLED显示屏上显示给定的坐标位置上的时间信息，包括小时、分钟、秒和百分秒。

4. 主循环：

   • 监听按键事件，P1.1用于切换秒表的开始与暂停状态，P2.1用于保存当前时间到记录数组中。

   • 每次循环都会更新OLED屏上的当前时间显示，并根据已保存记录的数量显示历史计时结果。

   • 使用了简单的状态标志start来控制是否更新计时（即是否在计时中）。

5. 定时中断服务例程：通过Timer_A中断（每10ms触发一次），更新毫秒级和百分秒级的时间计数。当start标志为真时，表示秒表正在运行，此时会增加计时。

6. 记录功能：程序能存储最多三条计时结果，当用户按下P2.1按钮时，当前的计时结果会被存储到数组rtc_timeJILU和rtc_time_100msJILU中，并在屏幕上显示这些记录。

综上所述，此程序设计用于实现一个具有基本计时、暂停、继续以及存储和显示多个计时结果功能的电子秒表，适用于运动计时、实验计时等多种场景。

部分程序

cpp
展开代码
    while (1)
    {
        if ((!(P1IN & BIT1)) && (keyifg1 == 0)) /*按键按下 且有状态 */
        {
            start = !start; /* 开始或者暂停 */
            keyifg1 = 1; /* 失去状态 */
        }
        if ((!(P2IN & BIT1)) && keyifg2 == 0) /*按键按下 且有状态 */
        {
            keyifg2 = 1; /* 失去状态 */
            /* 增加一条记录 */
            if (jilutiaoshu == 0) /* 一条记录都没有 */
            {
                rtc_timeJILU[0] = rtc_time;
                rtc_time_100msJILU[0] = rtc_time_100ms;
            }
            else if (jilutiaoshu == 1)
            {
                rtc_timeJILU[1] = rtc_timeJILU[0];
                rtc_time_100msJILU[1] = rtc_time_100msJILU[0];
                rtc_timeJILU[0] = rtc_time;
                rtc_time_100msJILU[0] = rtc_time_100ms;
            }
            else
            { /* 已经有2条记录以上就需要轮换 */
                rtc_timeJILU[2] = rtc_timeJILU[1];
                rtc_time_100msJILU[2] = rtc_time_100msJILU[1];
                rtc_timeJILU[1] = rtc_timeJILU[0];
                rtc_time_100msJILU[1] = rtc_time_100msJILU[0];
                rtc_timeJILU[0] = rtc_time;
                rtc_time_100msJILU[0] = rtc_time_100ms;
            }
            if (jilutiaoshu < 3)
                jilutiaoshu++; /*有多少条记录 */
        }
        display(0, 0, rtc_time, rtc_time_100ms); /* 显示秒表时间 */
        if (jilutiaoshu == 1) /*有一条记录 */
        {
            display(8 * 4, 2, rtc_timeJILU[0], rtc_time_100msJILU[0]);
        }
        else if (jilutiaoshu == 2) /*有2条记录 */
        {
            display(8 * 4, 2, rtc_timeJILU[0], rtc_time_100msJILU[0]);
            display(8 * 4, 4, rtc_timeJILU[1], rtc_time_100msJILU[1]);
        }
        else if (jilutiaoshu == 3) /*有3条记录 */
        {
            display(8 * 4, 2, rtc_timeJILU[0], rtc_time_100msJILU[0]);
            display(8 * 4, 4, rtc_timeJILU[1], rtc_time_100msJILU[1]);
            display(8 * 4, 6, rtc_timeJILU[2], rtc_time_100msJILU[2]);
        }
        if ( P1IN & BIT1) /*按键松开 */
        {
            keyifg1 = 0; /* 状态恢复 */
        }
        if ( P2IN & BIT1) /*按键松开 */
        {
            keyifg2 = 0; /* 状态恢复 */
        }
        delay_ms(10);
    }
}
/* Timer A0 interrupt service routine */
#pragma vector=TIMER0_A0_VECTOR
__interrupt void Timer_A(void)
{
    if (start) /* 如果是开始的 */
    {
        rtc_time_100ms++; /* 过去了100ms */
        if (rtc_time_100ms == 100)
        {
            rtc_time_100ms = 0;
            rtc_time++; /* 过去了1秒钟 */
        }
    }
}

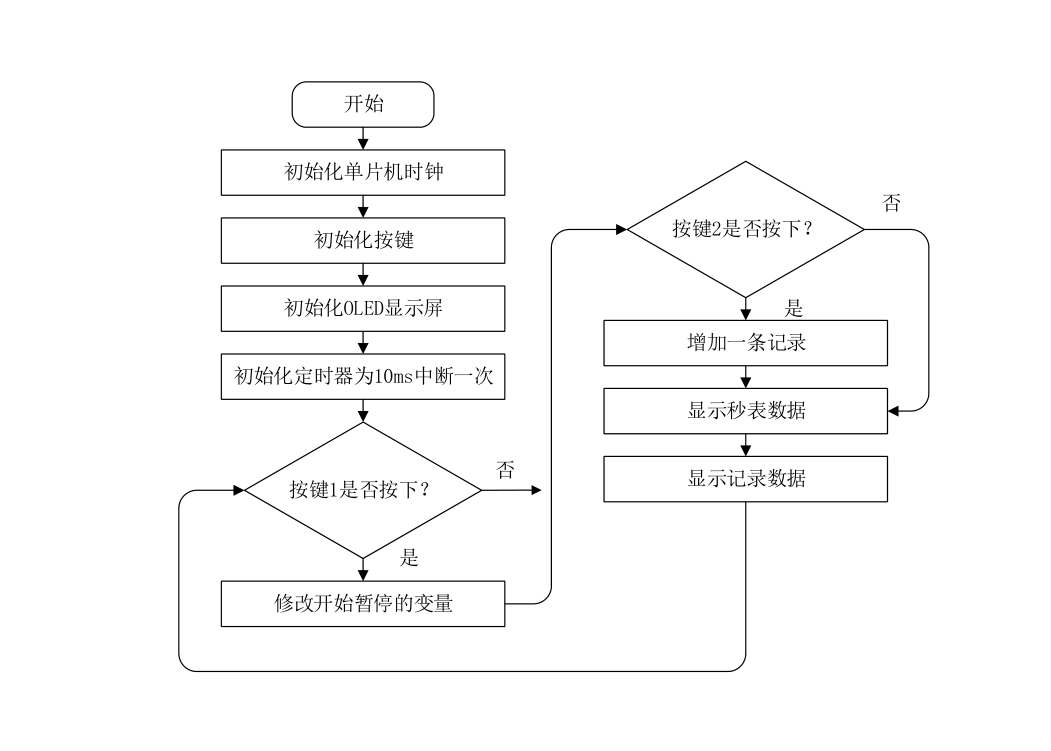

流程图

全部程序

cpp
展开代码
https://docs.qq.com/sheet/DUEdqZ2lmbmR6UVdU?tab=BB08J2
